용접부위 잔류응력 측정



안녕하세요!

계측 솔류션 전문 씨앤디테크 입니다.

용접 시편 잔류응력 측정을 진행하였습니다.

시편 형태의 경우 사무실로 보내주시면 시험 과정에 대해 사진촬영, 영상 촬영 후 잔류응력 Test report를 발행해 드리고 있습니다.



모든 시험 과정의 경우 ASTM E837 Standard으로 진행이 되며,

측정된 Strain 값 역시 SINT사의 EVAL software으로 자동 잔류응력 해석이 진행됩니다.

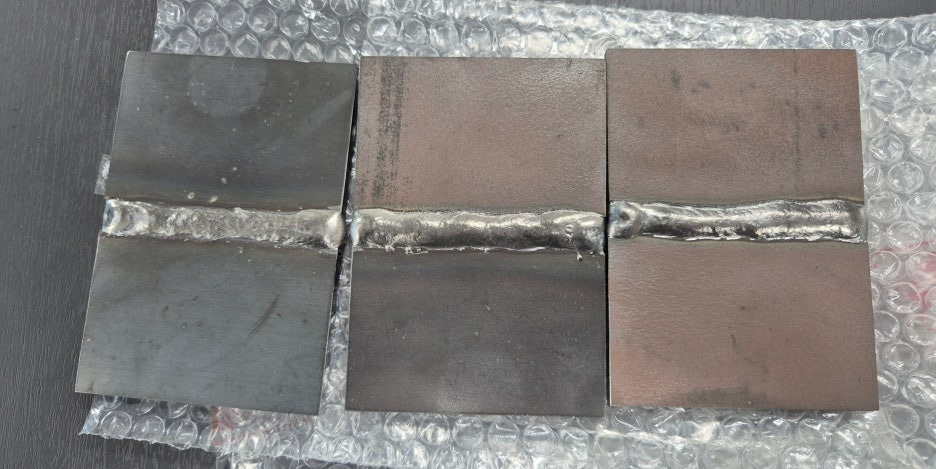

✔ 용접된 시편

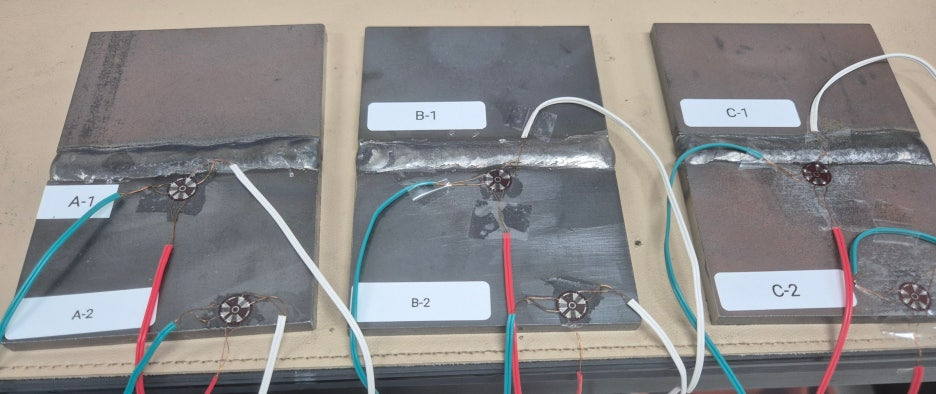

✔ 시편에 잔류응력 스트레인게이지 부착

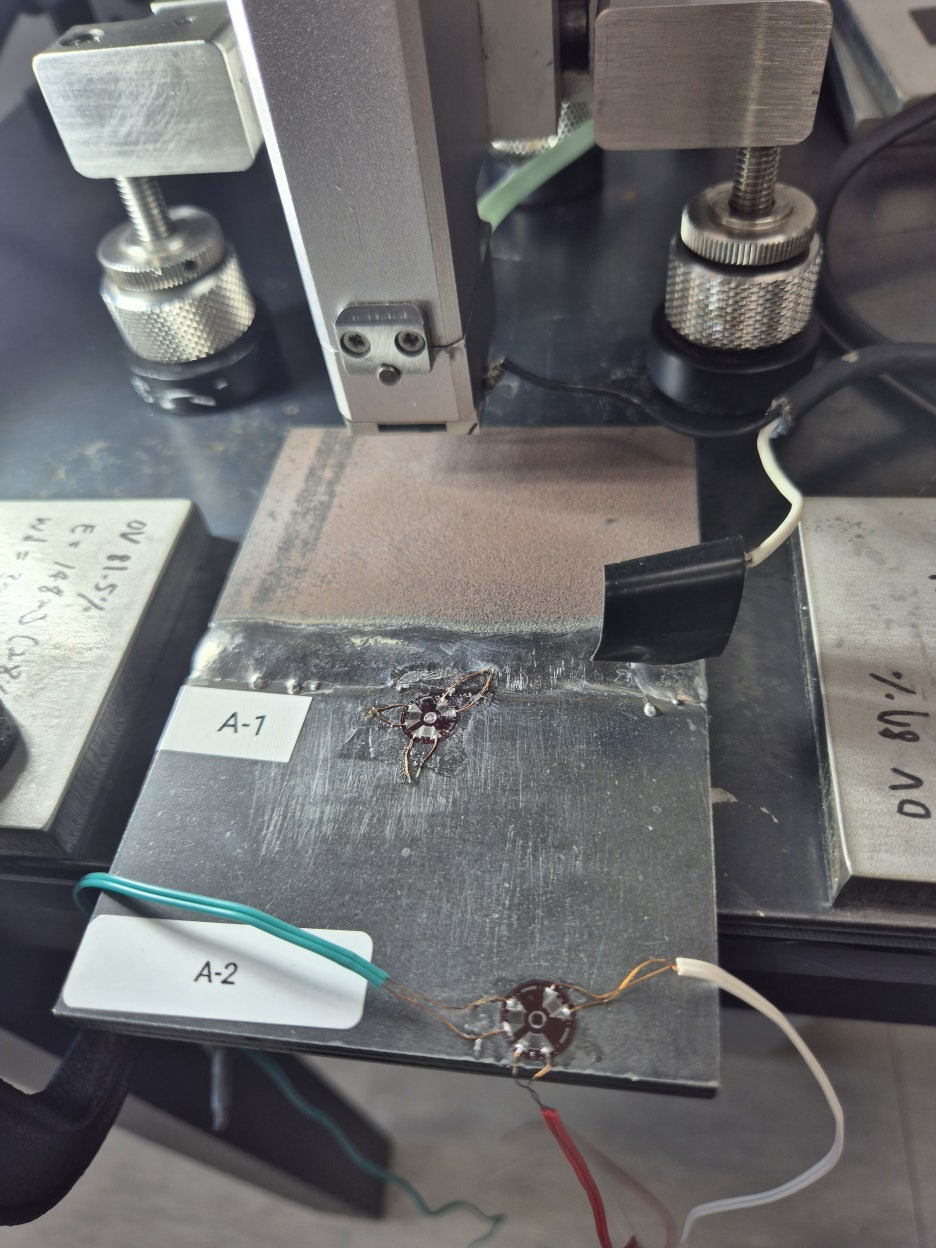

✔ 잔류응력 측정 과정



🔹 시편 잔류응력 측정 정보

측정 시스템 : SINT MTS3000

측정 DAQ : HBM MX1615

스트레인게이지 : TML FRS-2



잔류응력해석 방식

ASTM E837-13 EXT Not Unif. Depth 1.00 mm, 20 steps, Intergral method, HDM method으로 해석,

평가 1개의 시편에 용접부위 잔류응력 측정, 용접 부위와 떨어진 지점 잔류응력 측정 진행



포스팅해 드리는 잔류응력에 대해 문의 사항 있으시면 언제든지 연락 부탁 드립니다.
