진동센서 설치 방법





진동센서를 설치 시 잘못된 설치로 인해 계측의 오류가 많이 발생하기 때문에 우선적으로 반드시 확인을 해야 합니다.



특히 고주파에서 최상의 성능을 얻으려면 가속도계 베이스와 테스트 물체의 표면이 깨끗하고 평평하고 매끄럽고 버가 없어야 합니다.



진동센서 설치 전 물체 표면의 평탄도 복원을 위해 래핑 플레이트에 적용할 수 있으며, 래핑이 불가능할 경우 연삭, 페이싱, 밀링, 터닝 등과 같은 다른 가공 공정을 통해 평탄 작업 후 장착을 하여야 합니다.





또한 센서와 진동원 사이에 단단한 기계적 연결을 제공하는 것도 중요합니다.

판금 또는 플라스틱 부품 및 기타 얇고 유연한 제품은 가속도계 장착에 적합하지 않습니다.





➡ 진동센서 설치 시 오류 줄이는 방법



원치 않는 센서 진동으로 인한 오류는 대칭 장착을 통해 줄일 수 있습니다.

✔ 모든 장착 구성 요소를 포함한 센서의 무게는 테스트 대상의 무게에 비해 가벼워야 합니다.

✔ 일반적으로 센서의 무게는 테스트 대상의 10%를 넘지 않아야 합니다.

✔ 센서 축과 측정 방향의 오정렬은 특히 큰 진폭의 횡방향 진동이 발생하는 경우 가능한 한 낮게 유지해야 합니다.

✔ 나사 장착을 사용하는 경우 나사가 나사 구멍보다 길지 않은지 확인하십시오.

✔ 센서 아래에 틈이 없어야 합니다.







➡ 진동센서의 설치법

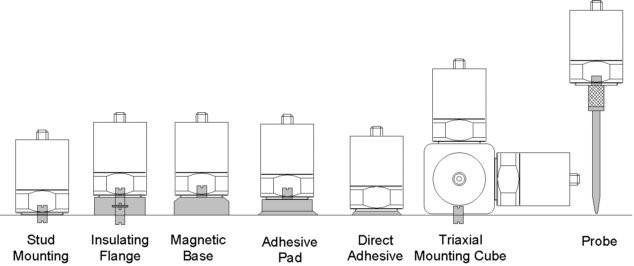

진동센서를 설치 시 아래와 같이 다양한 방식으로 설치가 가능합니다.

설치 환경, 시험 목적에 따라 적합한 방법으로 설치하시면 됩니다.

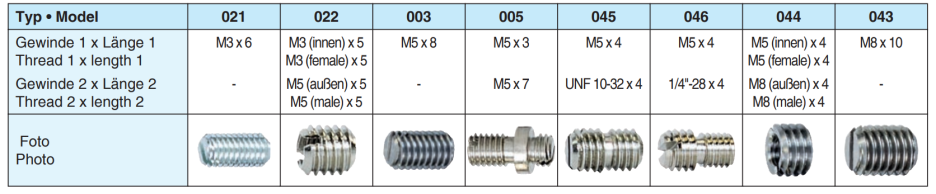

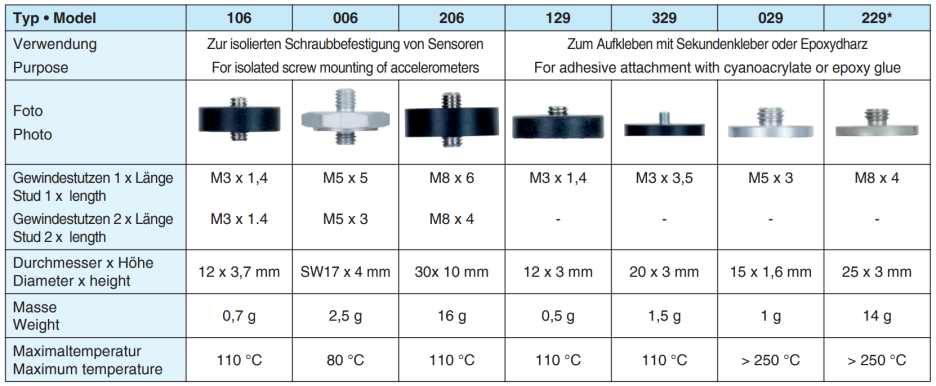

✔ 스터드 볼트, 절연 플랜지 또는 접착 패드를 사용한 스터드 마운팅

✔ 마그네틱 베이스

✔ 밀랍, 시아노아크릴레이트(예: 젤 형태의 Loctite 454) 또는 에폭시 접착제로 접착 가능

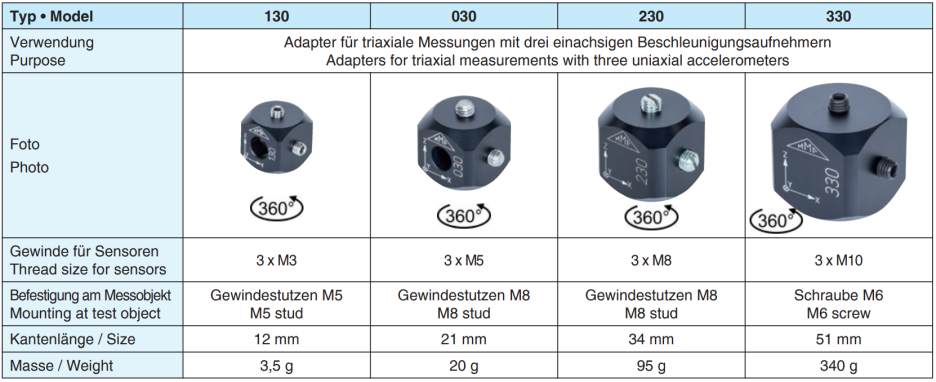

✔ 3개의 1축 가속도계를 사용한 3축 측정용 마운팅 큐브

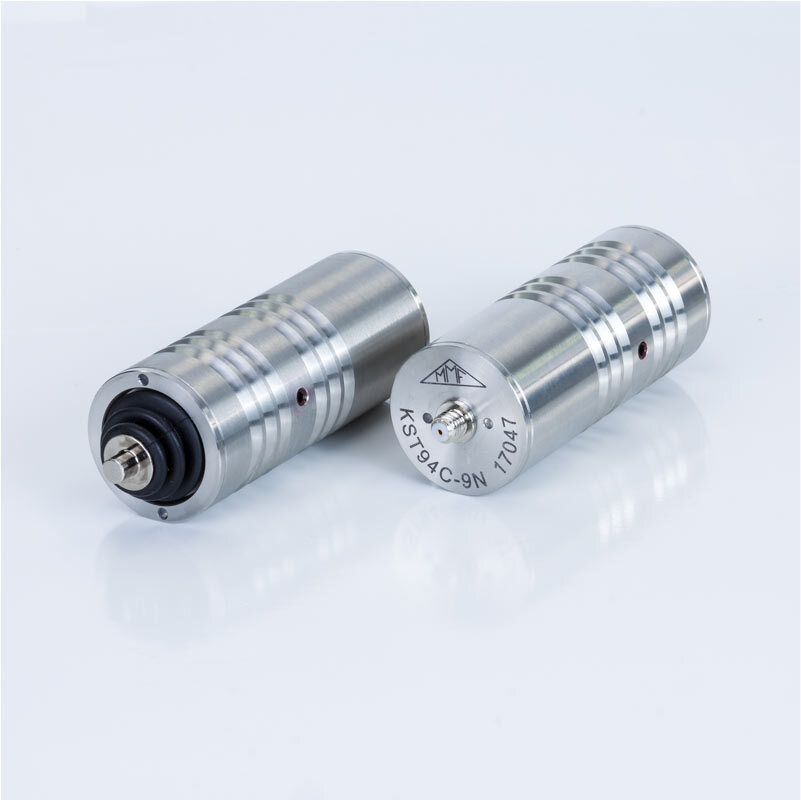

✔ 손 압력에 의한 가속도계 프로브





✔ 이동식 프로브 팁이 있는 가속도계





아래 그래프는 질량 증가 및 장착 강성 감소에 따른 일부 장착 방법의 일반적인 고주파 성능을 비교한 것입니다.

A: 프로브 모델 001,

B: 절연 플랜지,

C: 마그네틱 클램프,

D: 접착제,

E: 스터드 볼트



위의 그래프와 같이 고주파 상황에서는 설치 방법에 따른 성능 차이가 존재 합니다.
