전력분석기의 기능
파워 어날라이저는 전력 소비를 측정하고 분석하는 데 사용되는 장치입니다.
일반적으로 산업, 상업 및 주거 환경에서 에너지 사용량을 모니터링하고 최적화하는 데 사용됩니다.
전력 분석기는 일반적으로 전압, 전류, 역률, 유효 전력, 무효 전력, 피상 전력 등 여러 전기 파라미터를 측정합니다.
이러한 파라미터를 정확하게 측정함으로써 전기 시스템의 에너지 소비 패턴에 대한 귀중한 인사이트를 제공하고
에너지 절약 기회를 파악하는 데 도움을 줍니다.
다음은 전력 분석기의 주요 특징과 기능입니다
- 측정 정확도: 전력 분석기는 전기 파라미터를 높은 정확도로 정밀하게 측정하도록 설계되었습니다. 고급 측정 기술과 보정을 사용하여 신뢰할 수 있는 결과를 보장합니다.
- 에너지 모니터링: 전력 분석기는 시간 경과에 따른 에너지 소비를 추적하여 사용자가 피크 사용 기간을 식별하고, 에너지 효율 측정을 평가하고, 전기 장비의 성능을 모니터링할 수 있도록 지원합니다.
- 고조파 분석: 전력 분석기는 전기 시스템의 고조파 왜곡을 감지하고 분석할 수 있습니다. 고조파는 전력 품질 문제와 장비 오작동을 일으킬 수 있는 바람직하지 않은 전압 또는 전류 파형입니다. 전력 분석기는 고조파를 분석하여 잠재적인 문제를 진단하고 완화하는 데 도움을 줍니다.
- 데이터 로깅 및 분석: 많은 전력 분석기는 추후 분석을 위해 측정 데이터를 기록하고 저장할 수 있습니다. 이 데이터는 보고서를 생성하고, 추세 분석을 수행하고, 에너지 절약 이니셔티브를 평가하는 데 사용할 수 있습니다.
- 통신 및 통합: 전력 분석기에는 다른 장치 또는 컴퓨터 시스템과 연결하기 위한 통신 인터페이스(예: 이더넷, USB, RS-485)가 함께 제공되는 경우가 많습니다. 이를 통해 원격 모니터링, 데이터 전송 및 에너지 관리 시스템과의 통합이 가능합니다.
- 전력 품질 모니터링: 전력 분석기는 전압 강하, 팽창, 중단 및 과도 현상과 같은 전력 품질 매개 변수를 평가할 수 있습니다. 전력 품질 모니터링은 전기 시스템의 신뢰성과 안전성을 보장하는 데 도움이 됩니다.
- 에너지 효율 분석: 전력 분석기를 사용하면 역률 및 전력 소비와 같은 매개 변수를 측정하여 에너지 효율 이니셔티브를 평가할 수 있습니다. 이 정보는 개선이 필요한 영역을 식별하고 에너지 절약 조치의 효과를 추적하는 데 도움이 됩니다.
전력분석기의 적용 분야
전력 분석기는 일반적으로 전압, 전류, 역률, 유효 전력, 무효 전력, 피상 전력 등 여러 전기 파라미터를 측정합니다.
이러한 파라미터를 정확하게 측정함으로써 전기 시스템의 에너지 소비 패턴에 대한 귀중한 인사이트를 제공하고 에너지 절약 기회를 파악하는 데 도움을 줍니다.
전력 분석기는 여러 산업 분야에서 다양한 애플리케이션에 사용됩니다.
산업 환경: 전력 분석기는 산업 환경에서 에너지 소비를 모니터링하고 최적화하기 위해 광범위하게 사용됩니다.
기계 및 장비의 효율성을 평가하고, 전력 품질 문제를 파악하고, 제조 공정에서 에너지 사용을 최적화하는 데 도움이 됩니다.
상업용 건물: 전력 분석기는 사무실, 쇼핑몰, 호텔과 같은 상업용 건물에서 에너지 소비를 추적하고 관리하기 위해 사용됩니다. 전력 사용 패턴을 모니터링하고 에너지 절약 기회를 파악하며 에너지 관리 시스템의 효율성을 평가하는 데 도움을 줍니다.
재생 에너지 시스템: 태양광 패널이나 풍력 터빈과 같은 재생 에너지 시스템의 성능을 모니터링하고 분석하는 데 매우 중요합니다. 전력 분석기는 전력 출력, 효율성 및 그리드 상호 작용과 같은 매개 변수를 측정하여 최적의 작동과 전력망과의 효과적인 통합을 보장합니다.
전기 테스트 및 유지보수: 전기 엔지니어와 기술자가 테스트 및 유지보수 목적으로 사용합니다. 전기 시스템의 성능을 검증하고 문제를 진단하며 규제 표준을 준수하는지 확인하는 데 도움이 됩니다.
연구 및 개발: 에너지 효율, 전력 전자 및 재생 에너지와 관련된 연구 개발 활동에 활용됩니다. 전력 분석기는 에너지 소비, 전력 품질 및 시스템 성능을 연구하기 위한 정확한 측정 및 데이터 분석 기능을 제공합니다.
에너지 감사 및 컨설팅: 에너지 감사관 및 컨설턴트가 건물, 산업 시설 및 기타 환경의 에너지 사용량을 평가하기 위해 사용합니다. 에너지 분석가는 에너지 절약 기회를 파악하고, 에너지 낭비를 정량화하며, 효율성 향상을 위한 조치를 추천하는 데 도움을 줍니다.
전기 훈련 및 교육: 전기 교육 프로그램과 교육 기관에 유용한 도구입니다. 전력 분석기는 학생들이 전기 측정, 전력 품질 개념 및 에너지 관리 원칙을 이해하도록 도와줍니다.
요약하면, 전력 분석기는 전력 소비를 모니터링, 분석 및 최적화하는 것이 필수적인 다양한 산업 및 환경에서 활용되고 있습니다.

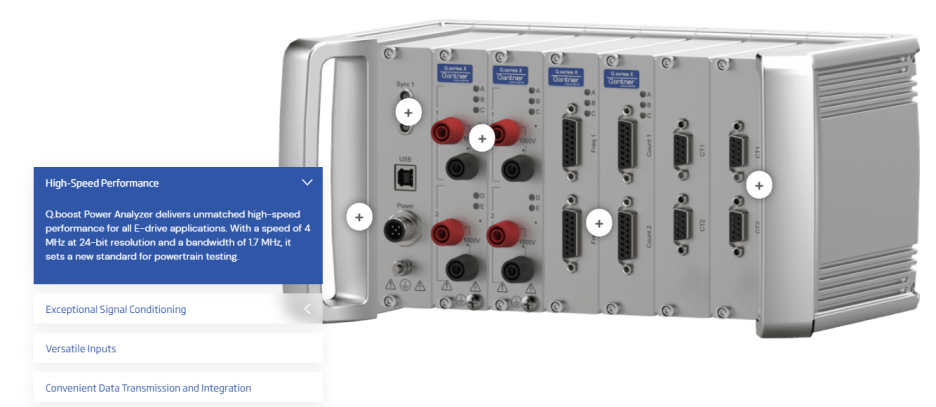

Gantner Q Boost Power Analyzer
독일 Gantner사의 파워어날라이저의 특징 Q.boost 전력 분석기에는 4개의 고전압 입력 채널 (최대 +/-1500VDC)과 전류 트랜스듀서용 입력 4개, 그리고 바이폴라 전원 공급 시스템이 내장되어 있어 추가적인 전원 공급 시스템과 배선이 필요하지 않습니다.

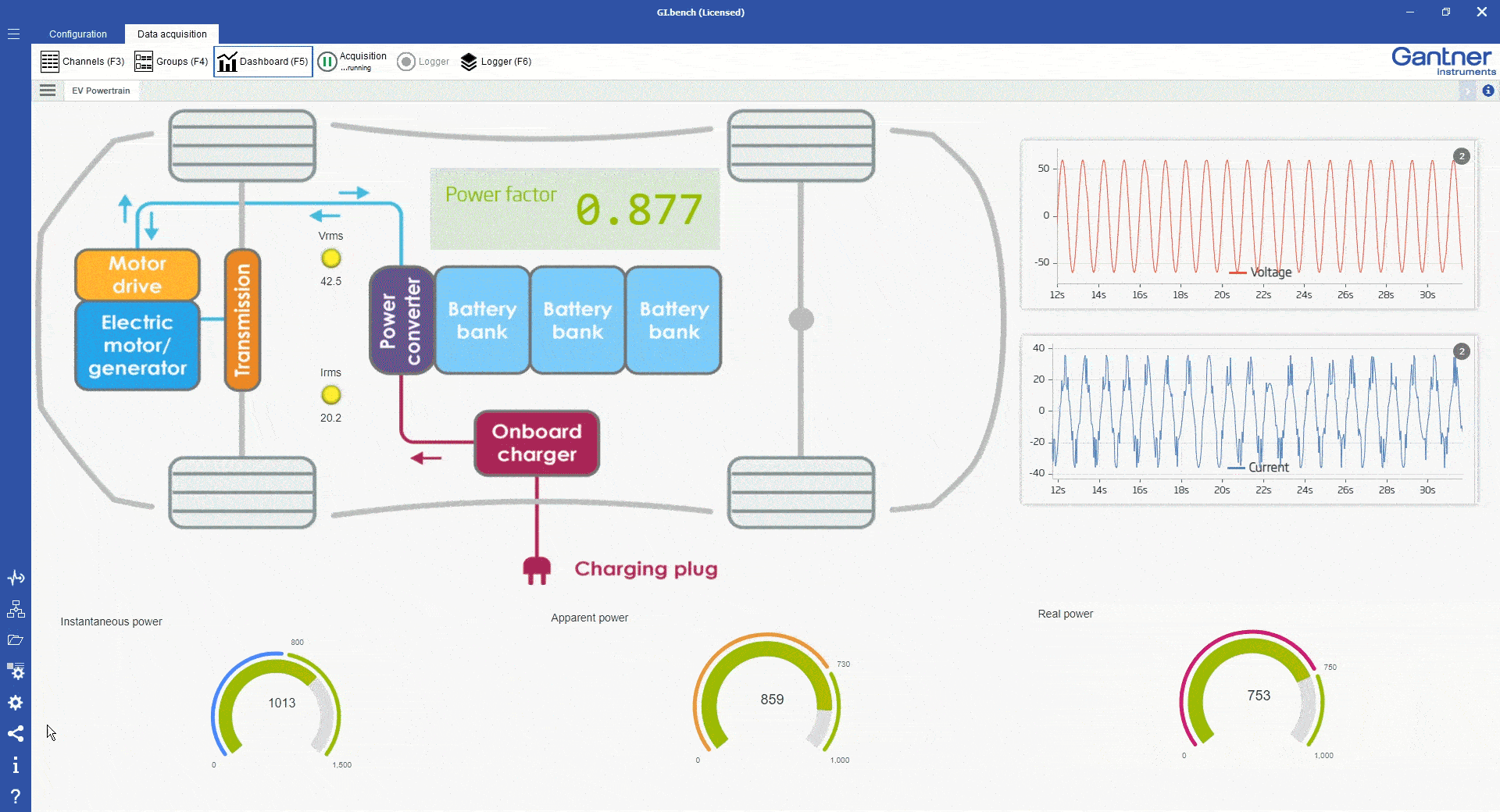

Q.core 또는 GI.bench 소프트웨어를 통한 포괄적인 전력 분석 기능을 지원하며, 개방형 API를 통해 전압 및 전류 값에 항상 액세스할 수 있습니다.

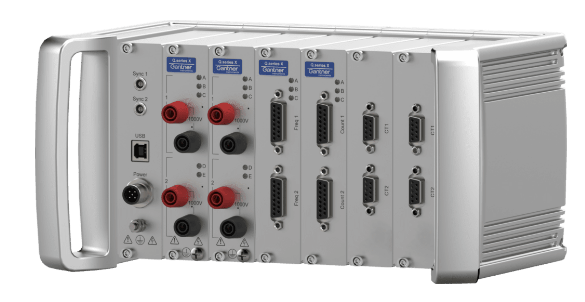

Q.Boost 전력분석기의 주요 특징
✔ 4개의 고전압 입력 채널 범위: 최대 ± 1000VDC
✔ 4개의 전류 입력 채널 범위: ±200mA, ±400mA, ±800mA
센서 공급: ±15V, 정확도 0.2V
✔ 디지털 입력 채널 4개
카운터용 채널 2개
주파수 측정용 채널 2개
✔ 채널당 정확도
매우 높은 정밀도: ± (0.015% 신호 + 0.015% 범위)
✔ 통신 인터페이스
1.7MHz 대역폭의 4MHz 샘플 속도
Q.core 또는 컴퓨터로의 데이터 전송을 위한 USB 3.0 인터페이스
✔ 동기화 인터페이스
Q.station 및 추가 전력 분석기를 위한 Q.sync
PTP 동기화 옵션
✔ 전력 분석 함수 프로그램 지원
reactive, apparent, active power, Urms, Irms per phase and total, Power factor cos Phi, instantaneous power, voltage, current, Total harmonic distortion THDu and THDi, speed and rotation count
무효 전력, 피상 전력, 유효 전력, Urms, 위상별 및 총 Irms, 전력 계수 cos Phi, 순간 전력, 전압, 전류, 총 고조파
왜곡 THDu 및 THDi, 속도 및 회전 수 갈바닉 절연
✔ 입력 채널에서 2000VDC 연속 절연 전압
소개해 드리는 전력분석기의 경우 채널 확장형 제품으로 진동, 소음, 스트레인, 온도 등 다양한 센서 신호를 동시에 취득 할 수 있는 제품입니다.
소개해 드리는 시스템 및 어플리케이션에 대해 궁금하신 사항 있으시면 언제든지 연락 부탁 드립니다.
항상 최선을 다하겠습니다.
감사합니다.
전화 : 03-680-1225
메일 : wgjeon@cndtec.co.kr
