간트너 GANTNER - 데이터 수집장치, DAQ 시스템





안녕하세요 계측 솔류션 전문 씨앤디테크 입니다.

스트레인게이지, 전압, 전류, IEPE 소음, 진동, FIBER OPTIC, Frequency 등 모듈 조합형으로 원하는 센서 시그널을 측정 가능한 독일 간트너 데이터 수집장치를 소개해 드립니다.

데이터 수집장치는 항공, 차량, 에너지, 교량, 건설 모니터링 등 다양한 어플리케이션에 적용이 되고 있습니다.



1️⃣ 항공 application

✔ 항공기 엔진 테스트

✔ 항공기 구조 테스트

✔ 환경 테스트

2️⃣ 모빌리티 테스트

✔ 전기차 & 배터리 테스트

✔ 엔진 & 파워 트레인 테스트

✔ 철로 모니터링

3️⃣ 에너지 분야

✔ 풍력발전기 테스트 & 모니터링

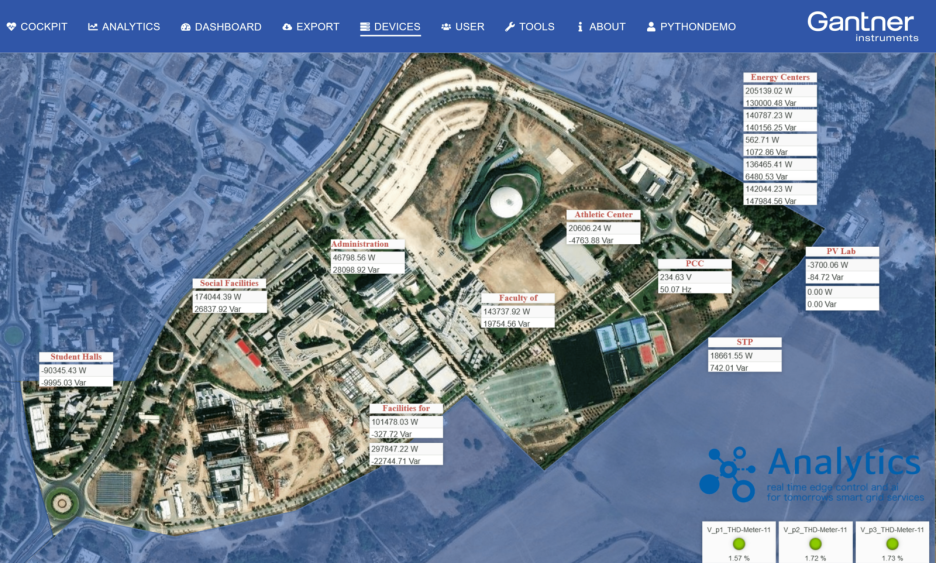

✔ 태양열 모니터링

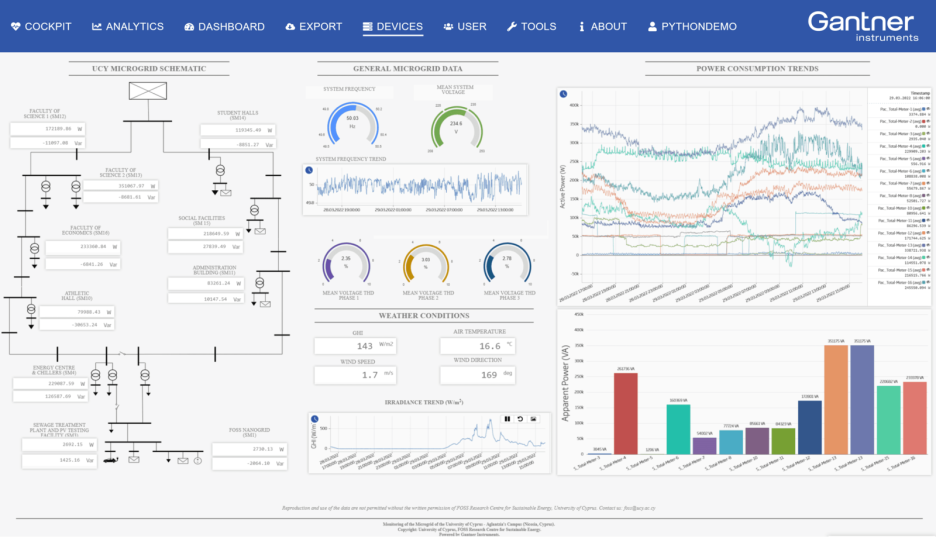

✔ 파워 플랜트 모니터링

✔ 스마트 그리드



✅ 시스템 구성

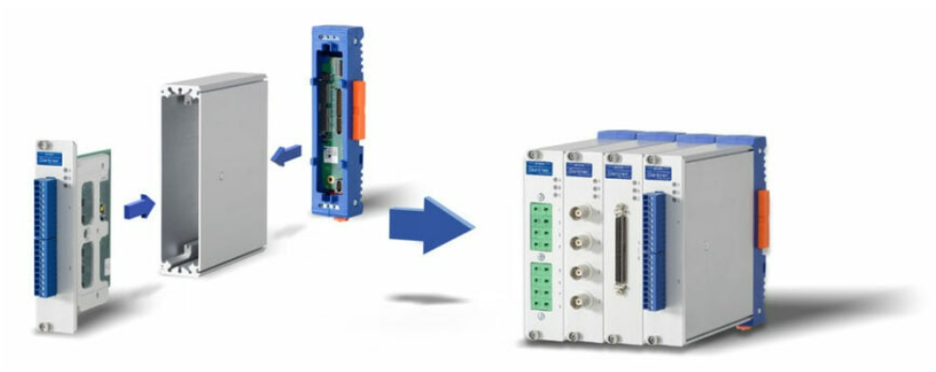

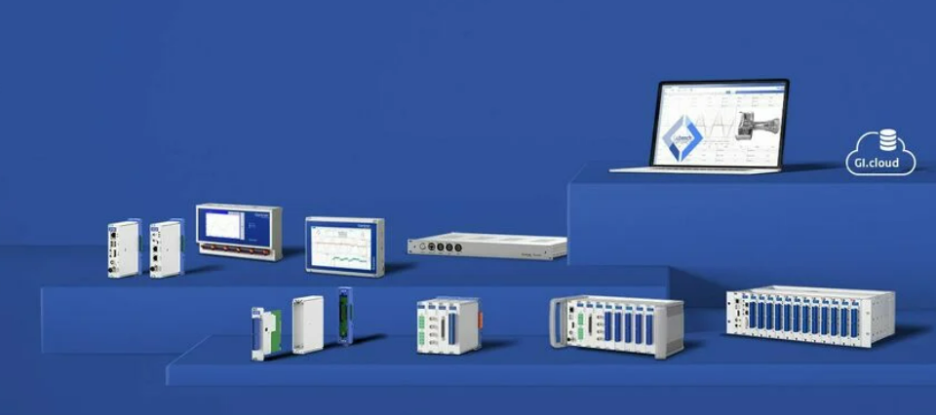

간트너 시스템의 경우 포터블 시스템, 레일 마운팅 시스템, 19인치 렉 시스템으로 구성이 되며

Controller, 시그널 모듈로 조합하여 시스템 구성을 하면 됩니다.



컨트롤러의 경우 확장성, 성능, 인터페이스, PLC 프로그래밍 기능에 따라 Q.station, Q.monixx, Q.series등으로 구성이 되며, Ethernet, CAN, ProfiNet, EtherCAT 인터페이스를 지원합니다.

✅ 시그널 모듈

측정하고자 하는 신호 종류에 따라 다양한 모듈이 있으며 시험에 따라

여러 조합으로 최적의 시스템으로 구성이 가능합니다.

✔ 범용 모듈

.

A101 모듈

2 채널 범용 신호 모듈

측정 가능 신호 :

Voltage, current, resistance, potentiometer, RTD, thermocouple, strain gage (full-, half-, and quarter-bridge configuration), IEPE

24bit ADC, 100kHz sampling rate 지원



✔ 스트레인 모듈

A107 모듈

4채널 범용 신호 모듈

측정 가능 신호 :

voltage, current, resistance, potentiometer, RTD (Pt100 / Pt1000), thermocouple, strain gage

24bit ADC, 20kHz sampling rate 지원



✔ 고전압 모듈

A107 모듈

2채널 전압 입력 모듈

측정 가능 신호 :

1 inputs for voltage measurement measuring ranges ±40 V, ±120 V, ±400 V, ±1200 V 1 inputs for current measurement via shunt resistors measuring ranges ±80 mV, ±240 mV, ±800 mV, ±2400 mV

19 bit SAR ADC, 100 kHz sample rate per channel 지원



✔ IEPE 소음, 진동 모듈

A102 모듈

1채널 범용 입력 모듈

측정 가능 신호 :

measuring half and full bridge, IEPE-sensor, voltage, current, quarter bridge with completion terminal

19-bit SAR ADC, 100 kHz sample rate

voltage (±10 V) or current (0 - 20 mA), 100 kHz update rate



✔ Charge 모듈

A141 모듈

4채널 Charge 타입 시그널 입력 모듈

측정 가능 신호 :

For piezoelectric sensors Measuring ranges: 1000...1000000 pC

24 bit ADC 100 kHz samlpe rate per channel



✔ Thermocouple 모듈

A104 모듈

8채널 써모커플 신호 모듈

측정 가능 신호 :

thermocouple (type B / E / J / K / L / N / R / S / T / U), voltage (±80 mV)

24-bit ADC, 100 Hz sample rate per channel, 50/60 Hz mains rejection



소개해 드리는 간트너 데이터 수집장치의 경우 소개해 드리는 것처럼 모듈 조합형으로 구성이 됩니다.



프로그램의 경우

Test commander, GI bench, GI Cloud가 있으며,모두 PC 기반 소프트웨어이며,

시스템 설정 및 구성, 데이터 스트림의 로깅, 모니터링, 분석 기능을 지원합니다.

직관적인 유저 인터페이스로 보다 손쉽고 강력한 측정 기능을 지원합니다.

.











계측 관련하여 데이터 수집장치를 고려하신다면 언제든지 연락 주시면 최적의 구성으로 조합, 추천을 해 드릴 수 있도록 하겠습니다.



궁금하신 사항 있으시면 언제든지 연락 주시기 바랍니다.

항상 최선을 다하겠습니다.

감사합니다.
