볼트 축력 측정

안녕하십니까! 센서 전문가 비숍입니다.



볼트 축력의 경우 모든 볼트 체결 시 정확히 알아야할 설계 지수입니다. 축력 측정에는 초음파 방식과 실제 볼트를 센서화하는 기술이 있습니다.



실제 볼트를 센서화 하는 기술에 대해 설명 드립니다.



스트레인게이지를 이용하여 볼트 축력 측정용 센서 제작의 경우 볼트 외부에 스트레인게이지를 부착하여 Full bridge로 구성하여 Calibration하여 측정하는 방식과 삽입형 스트레인게이지를 이용하여 측정용 볼트를 제작하는 방식이 있습니다.

​

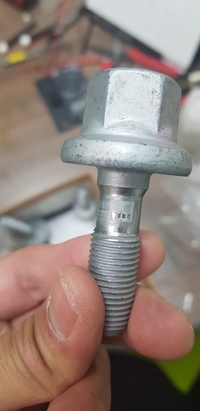

1) 볼트 외부 스트레인게이지 부착 방식

2) 삽입형 스트레인게이지 제작 방식

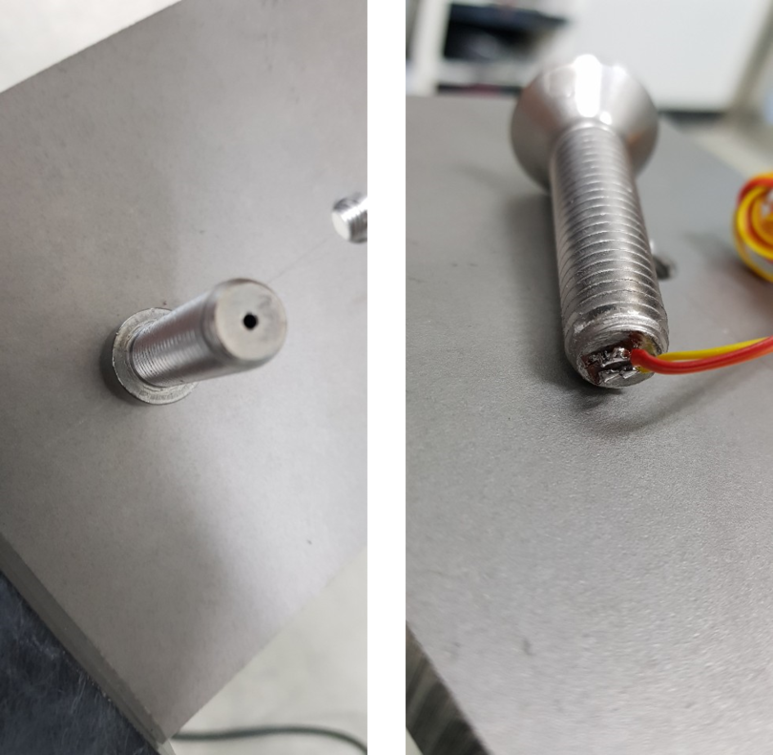

삽입형 스트레인게이지를 이용한 축력측정 볼트 제작

​

삽입형 스트레인게이지를 이용한 센서 제작의 경우 볼트 직경, 길이, 형상, 머리 형상에 구애 받지 않고 제작이 가능한 장점이 있습니다.



볼트 뿐만 아니라 다른 부품들 역시 센서화가 가능합니다.

소개해 드리는 내용에 대해 궁금하신 분들은 언제든지 연락 주시기 바랍니다.

감사합니다.
