홀드릴링 잔류응력 측정 ASTM E837



ASTM E837-20 표준은 홀 드릴링 잔류응력 측정에 대한 국제 규격입니다.

SINT사의 MTS3000은 ASTM E837 규격에 따른 시험, 평가를 지원하고 있으며 잔류응력데이터 취득, 평가, 함수적용 등 모든 과정이 자동으로 산출이 되어 에러율을 최소화한 가장 정확한 잔류응력 측정 시스템입니다.





씨앤디테크는 이탈리아 SINT사의 한국대리점으로 금속, 플라스틱, 유리, 고분자소재 등 소재 구분없이 잔류응력 측정, 평가를 지원하고 있으며 시스템 판매, 서비스, 운영교육까지 진행하고 있습니다.

SINT사의 MTS3000-Restan은 스트레인 게이지 홀 드릴링 방식으로 잔류 응력을 측정하는 자동 시스템입니다.

시스템은 광학 기계 장치, 다양한 주요 기능을 기반으로 하는 전용 드릴링 장치, 전자 제어 장치 및 홀 드릴링 작동 및 스트레인 게이지 수집(RSM)을 제어하고 수집된 스트레인에서 시작하여 잔류 응력을 평가하기 위한 두 개의 전용 소프트웨어 프로그램으로 구성됩니다(EVAL).

✔ 시스템 특징

고속 드릴링 기술(400,000rpm) - 열응력 영향 최소화

간단하고 자동적이며 빠른 사용 가능

공압 구동 식/ 전기모터 2종류 제품으로 현장 또는 실험실 애플리케이션에 적합

깊이에 따른 잔류 응력 평가

최대 5미크론까지 드릴링 단계를 정확하게 수행할 수 있는 기능

ASTM E837-13/20, Intergral, Kockelmann, HDM 등 다양한 분석 방식 지원

응력 분포를 더 상세히 알 수 있는 2D/ 3D 후처리 분석 지원

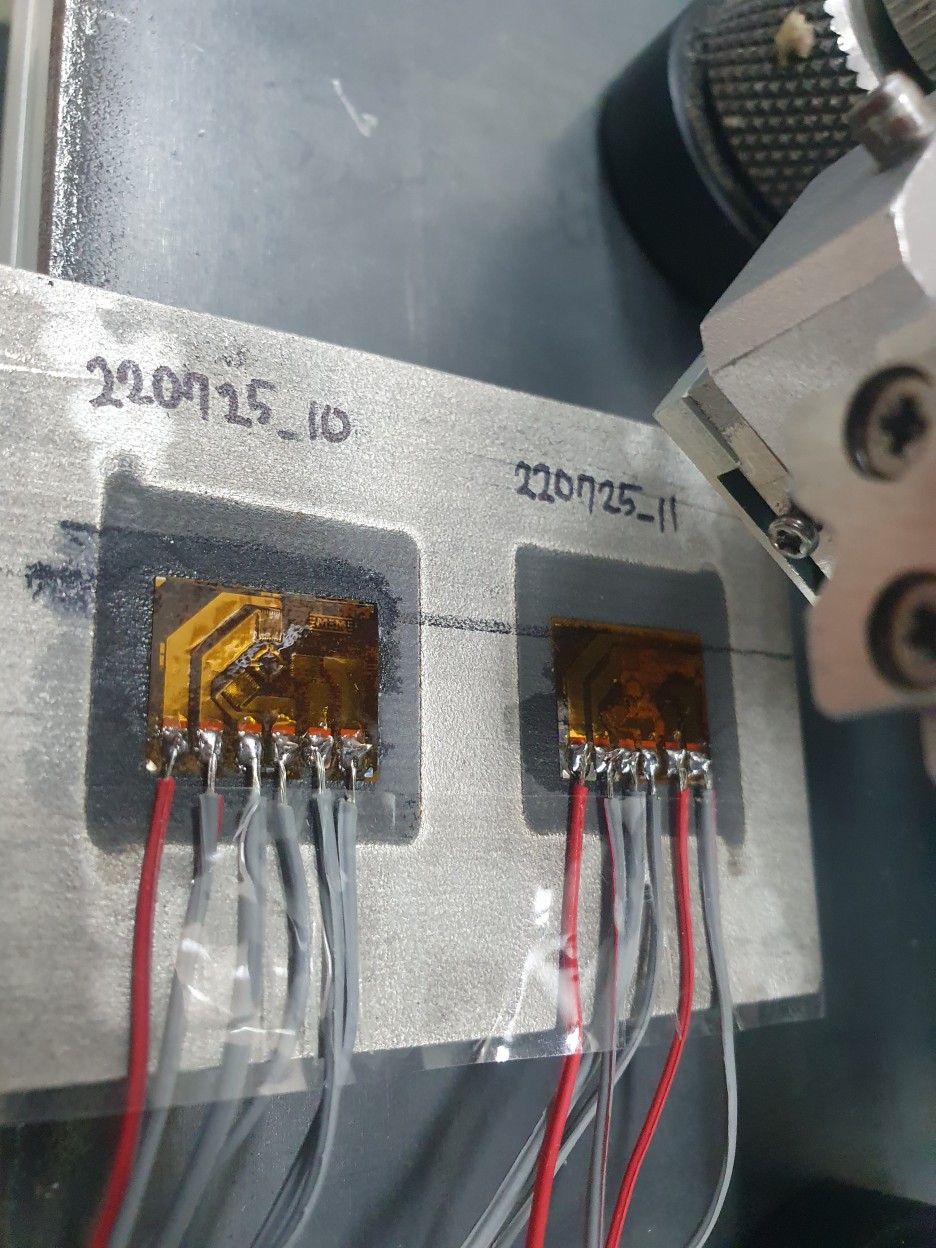

🔸 잔류응력측정 스트레인게이지 부착 사진 / 잔류응력 측정 후 사진



🔸 표면처리된 시편 잔류응력 측정 사진

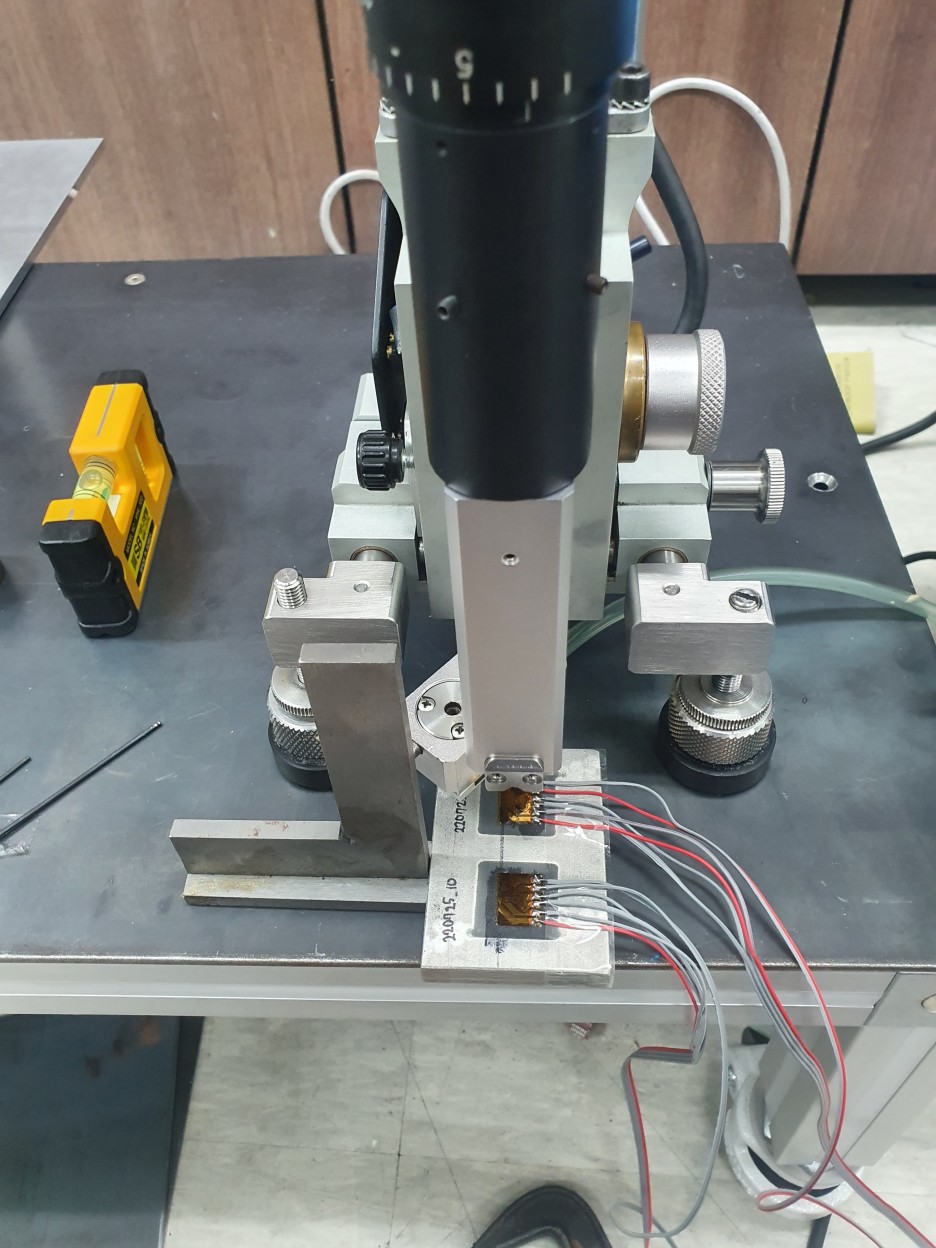

아래 사진들은 실제 시편 잔류응력 측정 사진입니다.
