볼트 센서 제작 - 스트레인게이지를 이용한 체결력, 축력, 하중 측정 센서







안녕하세요 계측 솔류션 전문 씨앤디테크입니다.

씨앤디테크에서 제공하는 어플리케이션 중 많은 고객분들이 의뢰하는 제품이 축력, 하중 측정용 볼트 센서입니다.



기존 상용화된 볼트외에 특수볼트 자체를 센서로 제작을 하며,

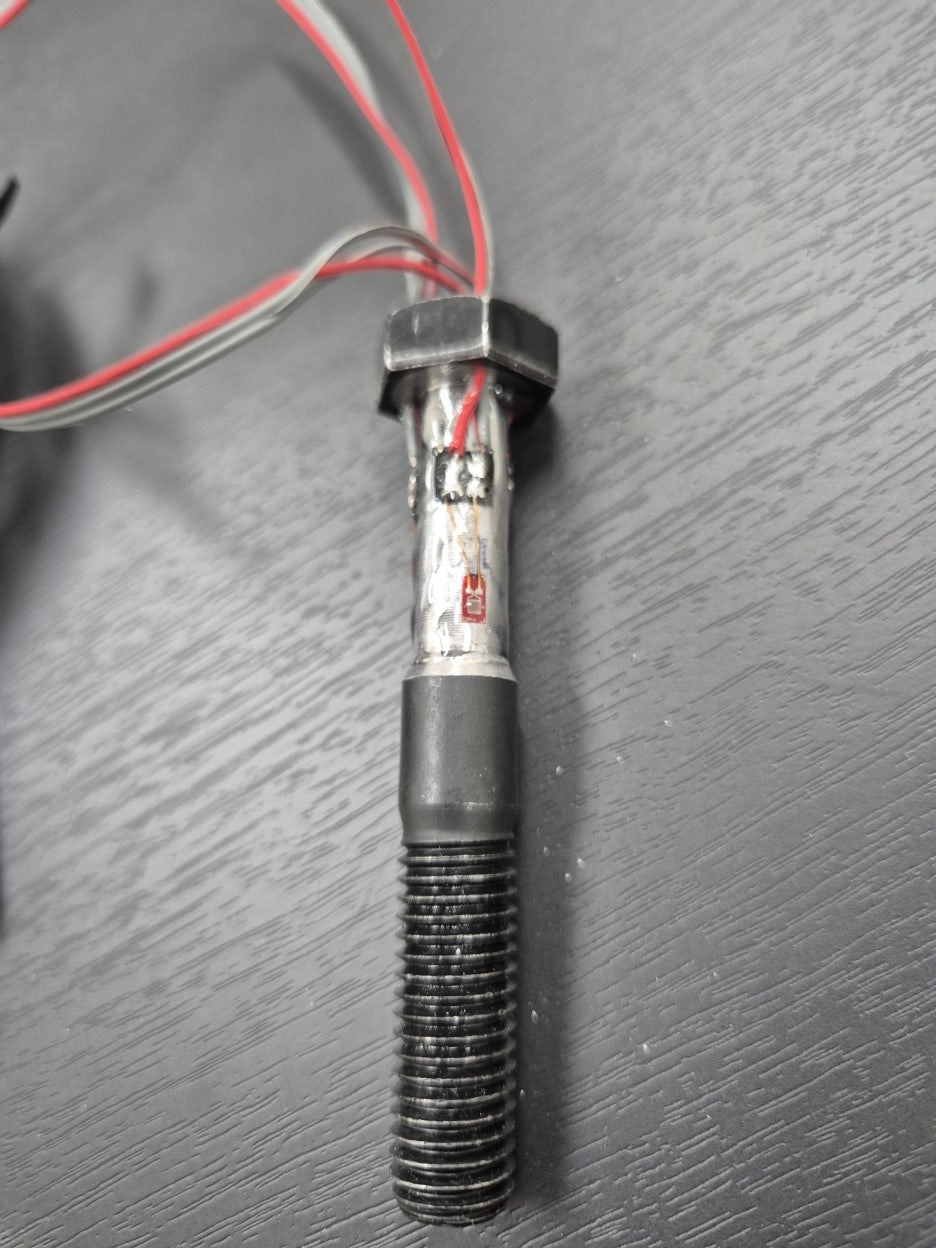

금번 M12 볼트를 면가공, 홀가공하여 스트레인게이지를 부착하여 센서 제작을 하였습니다.



보내주신 볼트에 면 가공을 하여 스트레인게이지 부착 위치, 케이블 두께 만큼 공간을 확보하였으며

볼트 머리 부분에 홀 가공을 하여 케이블을 관통하여 제작을 하였습니다.

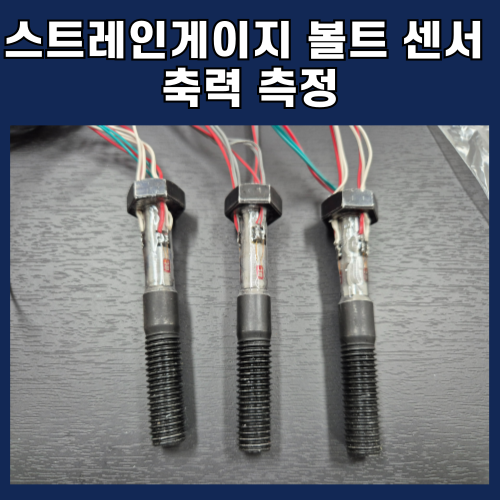

Quarter Bridge 스트레인게이지 3개를 이용하여 볼트 수직 방향으로 부착을 하여 볼트 체결 후 인장, 압축력을 측정할 수 있는 센서로 제작, 공급을 하였습니다.
