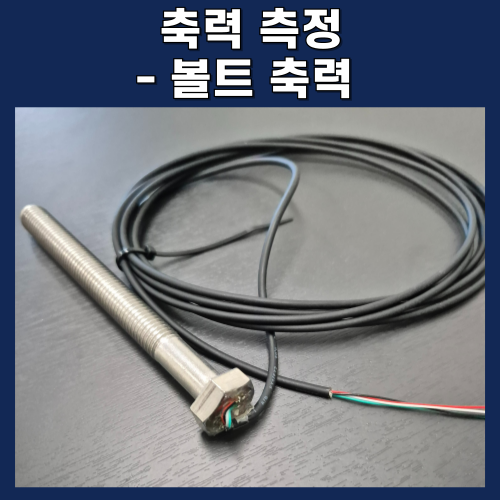

축력 측정 - 볼트 축력 센서를 이용한 축력, 팽창력 측정



안녕하세요 계측 솔류션 전문 씨앤디테크입니다.

축력 측정용 볼트의 경우 축력 측정을 위해 사용을 할 수도 있으나 볼트가 고정된 상태에서 대상물이 팽창 시 팽창력을 측정하는 용도로도 사용이 가능합니다.

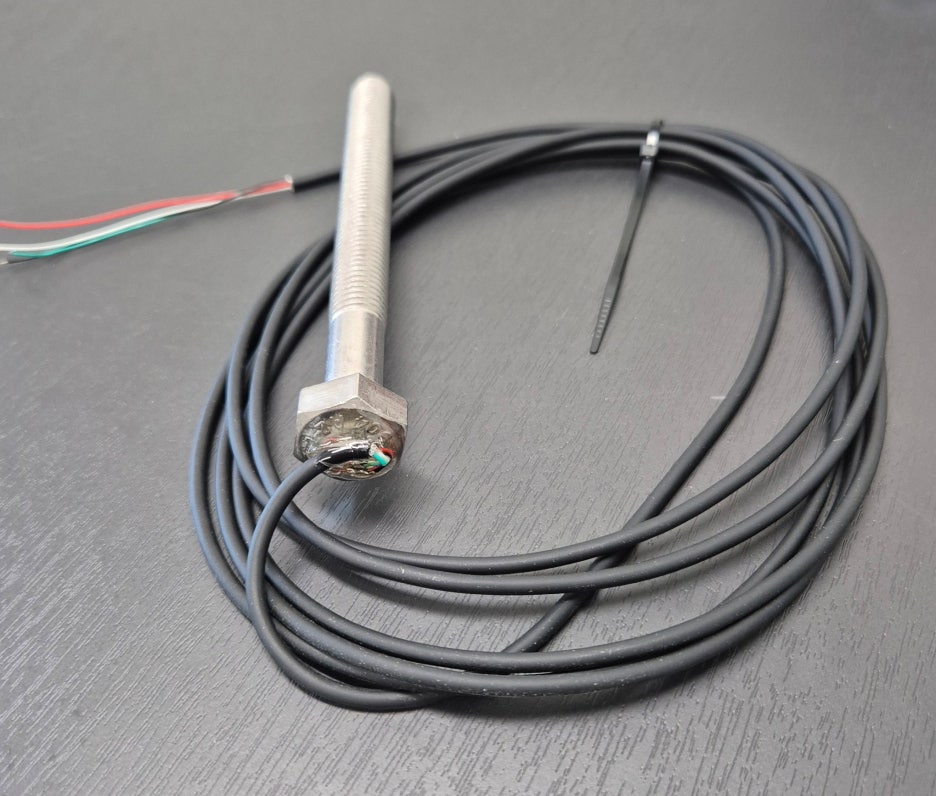

아래는 2가지 종류의 볼트로 스트레인게이지를 삽입하여 제작한 제품과 외부 나사선을 가공하여 3개의 리니어 스트레인게이지를 이용하여 제작한 볼트입니다.

2타입 모두 고객의 요구에 의해 주문제작하였으며, 캘리브레이션 작업 후 실제 계측이 될 수 있도록, 케이블, 커넥터 작업까지 완료하였습니다.

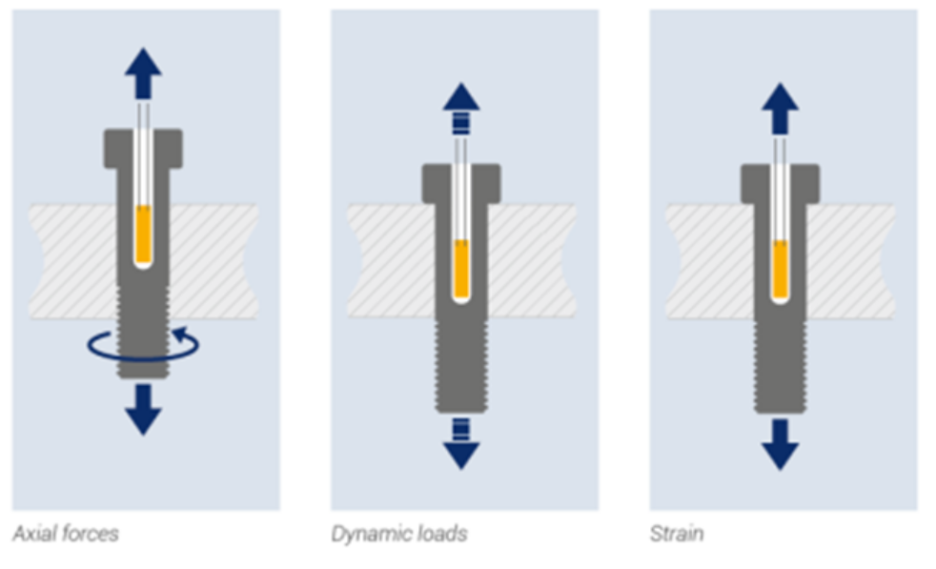

🔸 삽입형 스트레인게이지 적용

M8 이하의 적은 사이즈의 볼트에 적용이 되며, 볼트에 홀 가공 후 전용 스트레인게이지를 삽입, 전용 2액형 본드, 경화제를 이용하여 경화 시킨 후 진공작업, 고온으로 완전 경화 시키는 작업으로 제작이 됩니다.

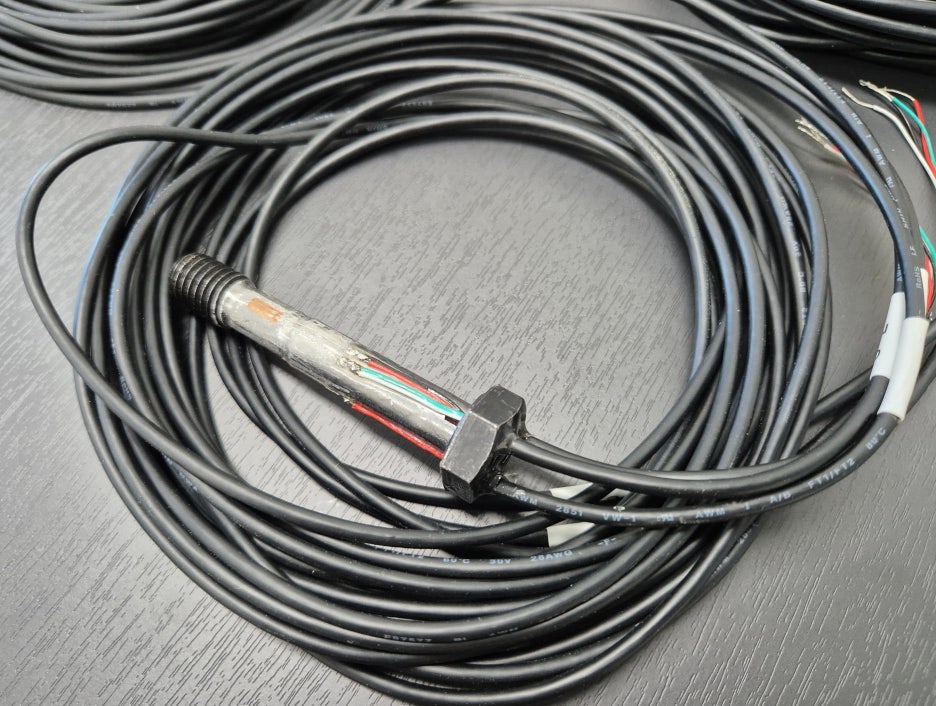

🔸 나사선 가공 스트레인게이지

보통 로젯 타입 스트레인게이지를 이용하여 가공된 부분을 풀 브릿지로 구성하여 측정 진행하나

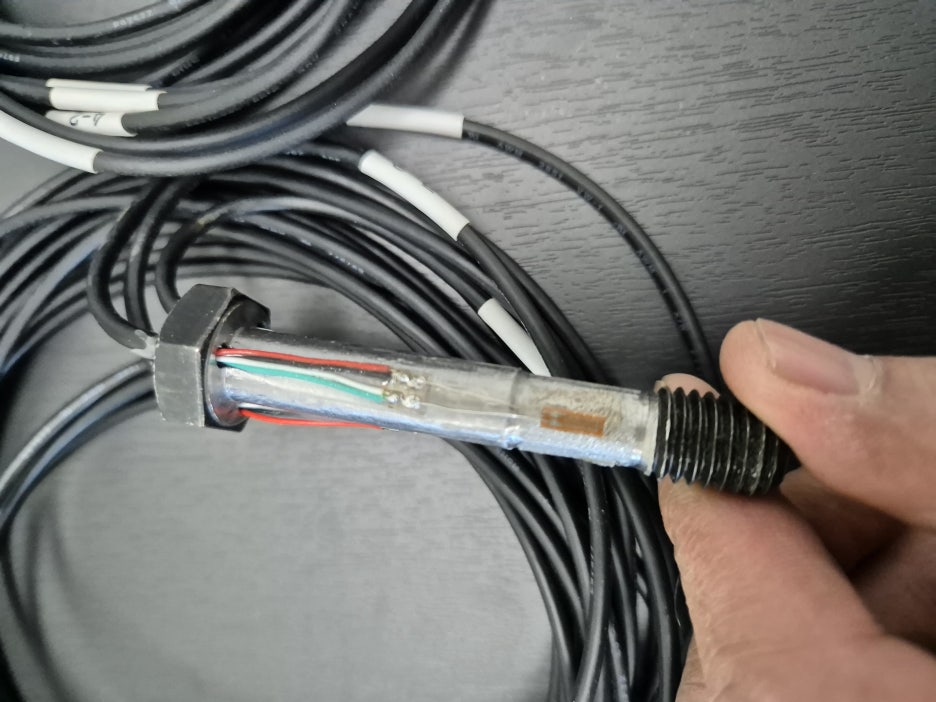

고객사 시험 목적에 따라 리니어 스트레인게이지 3장을 붙여 제작을 하였습니다.

케이블 길이, 커넥터 작업 역시 보유중인 설비에 맞게 작업, 진행 하였습니다.



이상 소개해 드리는 축력 측정용 볼트 센서에 대해 궁금하신 점 있으시면 언제든지 연락주시기 바랍니다.

감사합니다.







씨앤디테크

전화 : 031-680-1225

메일 : wgjeon@cndtec.co.kr
