IPC/JEDEC 9704 PCB 스트레인 게이지 시험





안녕하세요 계측 솔류션 전문 제공 업체 씨앤디테크입니다.



IPC/JEDEC 9704 규격의 경우 PCB의 스트레인 게이지 테스트에 대한 가이드라인을 제공하는 규격입니다.

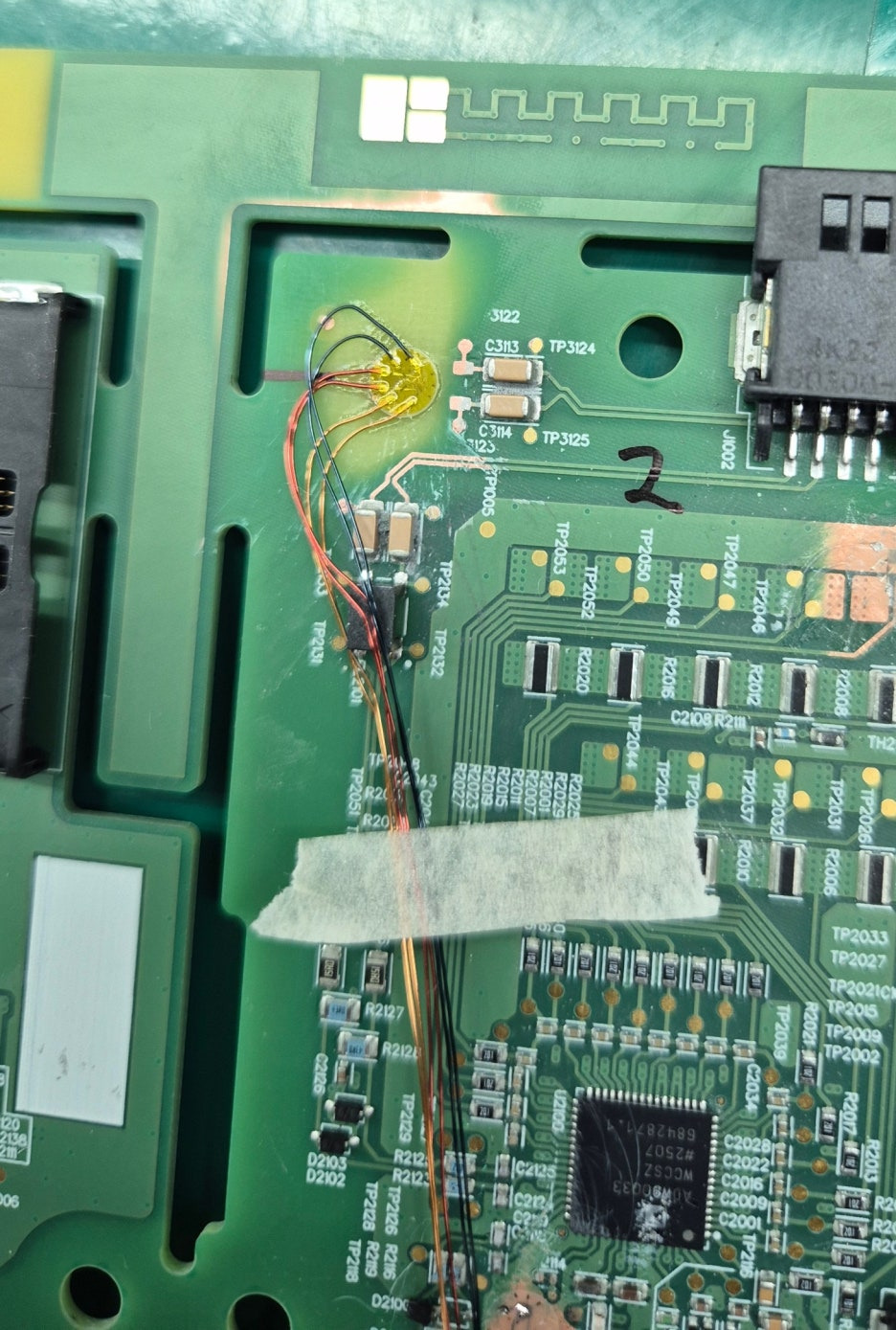

3축 로젯 스트레인게이지를 이용하여 BGA 부품 주변의 부착하여 응력 측정을 진행하며,

최소 2kHz의 sampling rate, 12 bit 이상의 해상도의 기능을 가진 데이터 수집시스템의 요구 사항을 규정하고 있습니다.



무연 (lead-free) 납의 사용 증가로 인해 솔더 조인트의 기계적 신뢰성 문제가 부각되고 있어, PCB 신뢰성 확보를 위한 스트레인 시험의 중요성이 더 커지고 있습니다.



씨앤디테크는 IPC/ JEDEC 9704에 부합되는 측정 시험스트레인게이지, DAQ 시스템를 제공하고 있으며

스트레인게이지 부착, 시험 데이터 측정 및 분석, REPORT까지 제공하고 있습니다.

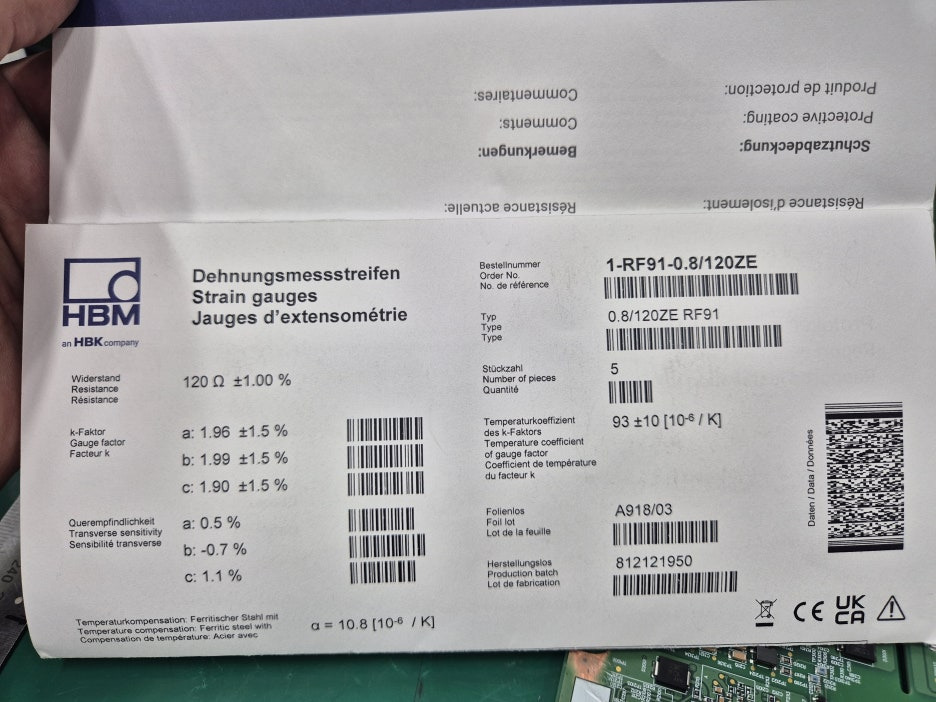

스트레인게이지의 경우 HBK사의 RF91 제품이 PCB 시험 전용으로 사용되고 있으며, 그외에도 3축 로젯 스트레인 게이지가 사용 가능합니다.



스트레인게이지의 경우 현장에서 부착 가능하며, 제품 보내주시면 사무실에서 부착 가능합니다.

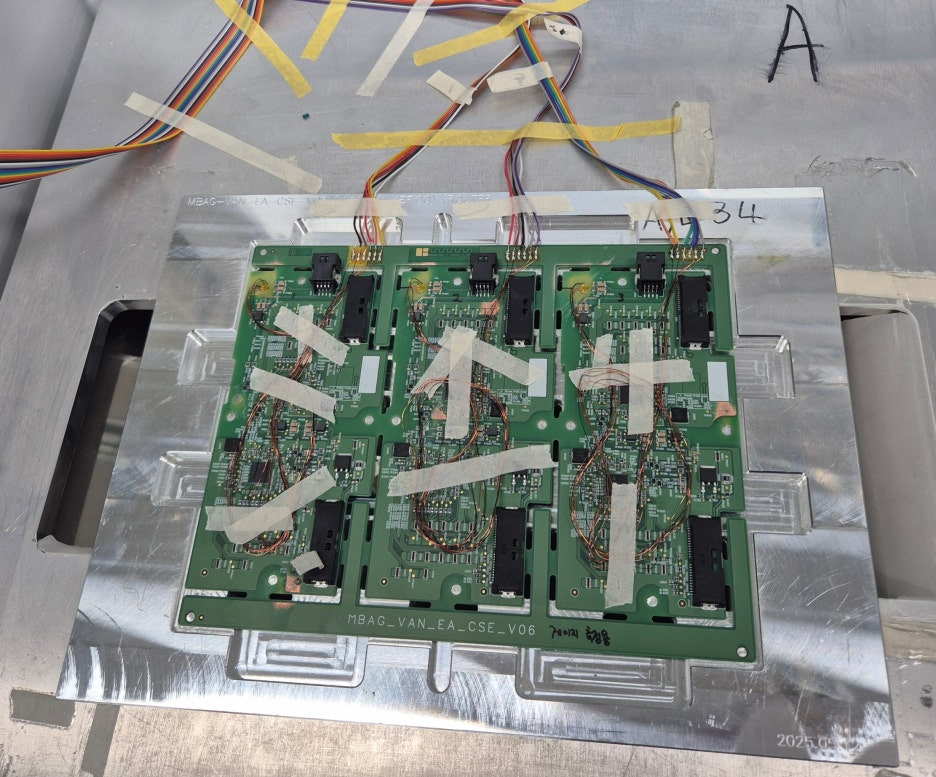

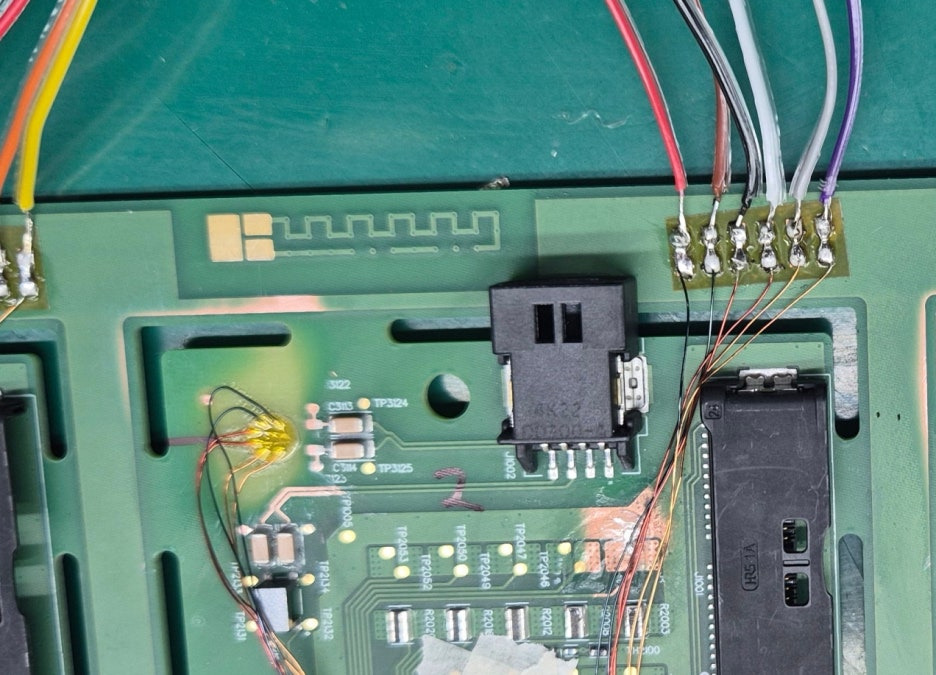

금번 시험의 경우 고객사로 부터 라우팅 공정 중 PCB Strain 측정을 요청 받아 현장에서 strain gauge 부착, 측정까지 진행하였습니다.



PCB 스트레인 시험에 대해 궁금하시거나 문의 사항 있으시면 언제든지 연락 부탁 드립니다.

항상 최선을 다하겠습니다.

감사합니다.
