잔류응력 측정 사례 알루미늄 링 단조제품



안녕하세요 잔류응력측정, 평가 전문 씨앤디테크입니다.

알루미늄 링 단조품에 대한 잔류응력 측정 및 평가 사례를 소개해 드립니다.



해당 제품은 개당 약 250 kg의 무게를 가진 대형 단조품으로, 제조 공정 중 발생할 수 있는 가공 잔류응력의 분포를 확인하기 위해 윗면, 아랫면, 그리고 측면(옆면) 각각의 위치에서 잔류응력을 정밀하게 측정하였습니다.



잔류응력은 제품 내부에 남아 있는 보이지 않는 응력으로, 제품의 피로 수명, 균열 발생, 변형 등과 직결되는 핵심 요소입니다.



• 가공 및 열처리 공정의 품질 확인,
• 용접이나 피닝, 샷블라스팅 등 후가공 공정 후의 검증,
• 제품 내 응력 분포를 통한 구조적 안정성 평가 등에서 잔류응력 측정은 필수적인 절차로 활용됩니다.



제품 내부의 잔류응력 분포를 확인함으로써,

예상치 못한 파손이나 수명 단축을 사전에 방지하고 공정의 품질과 신뢰성을 높일 수 있습니다.

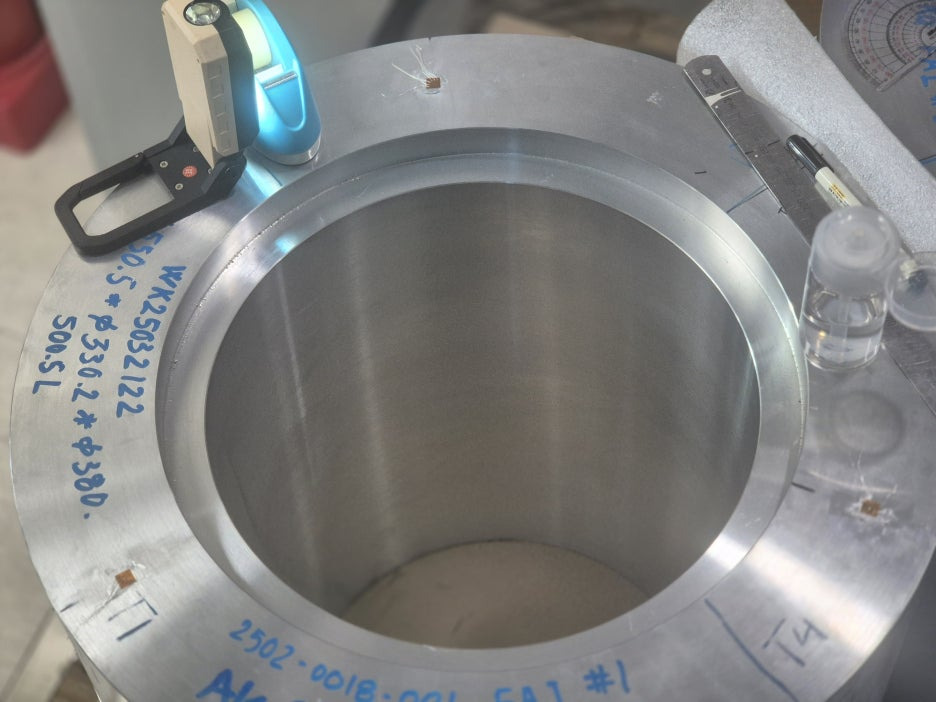

1) 잔류응력측정 위치 확인 및 스트레인게이지 부착

→ 고객측에서 제공한 측정 위치 확인하여 스트레인게이지 부착

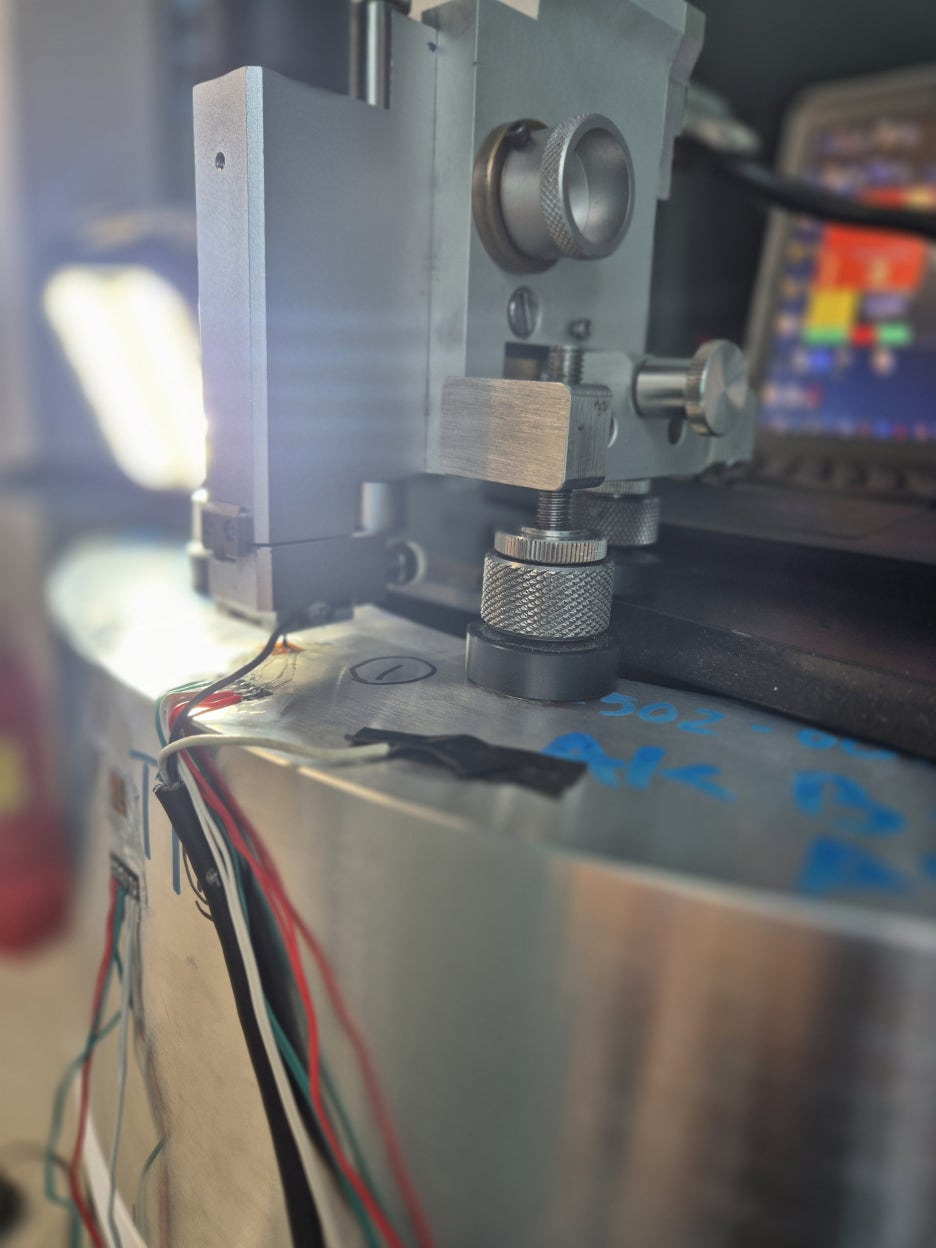

2) 잔류응력 측정



해석의 경우 ASTM E837 13 uniformstress, not uniformstress, Integral, HDM 분석법 등으로 평가되며,

최대 잔류응력 σ_max, 최소 잔류응력 σ_min, Von Mises , Tresca 값 산출하여 가공 공정에서 발생한 응력 집중 부위를 파악하고,

제품의 구조적 안정성 및 피로 신뢰성을 종합적으로 평가할 수 있습니다.



포스팅해 드리는 잔류응력평가에 대해 궁금하신 사항 있으시면 언제든지 연락 부탁드립니다.

감사합니다.
