스트레인게이지, 온도, 진동, 변위를 동시에 수집하는 모듈형 멀티채널 데이터로거 GTDL. 최대 128채널, 1kHz 고속 샘플링, PCB 응력 측정부터 피로내구시험까지
안녕하세요, 계측 솔루션 전문 기업 씨앤디테크입니다.
스트레인 게이지 측정은 물론, 온도 / 변위 / 진동 까지 다양한 물리량을 동시에 정밀하게 계측해야 하는 현장이라면 신뢰할 수 있는 멀티채널 데이터로거가 필수입니다.
오늘은 저희가 공급하는 GTDL 멀티채널 데이터수집장치 를 상세하게 소개해 드립니다.

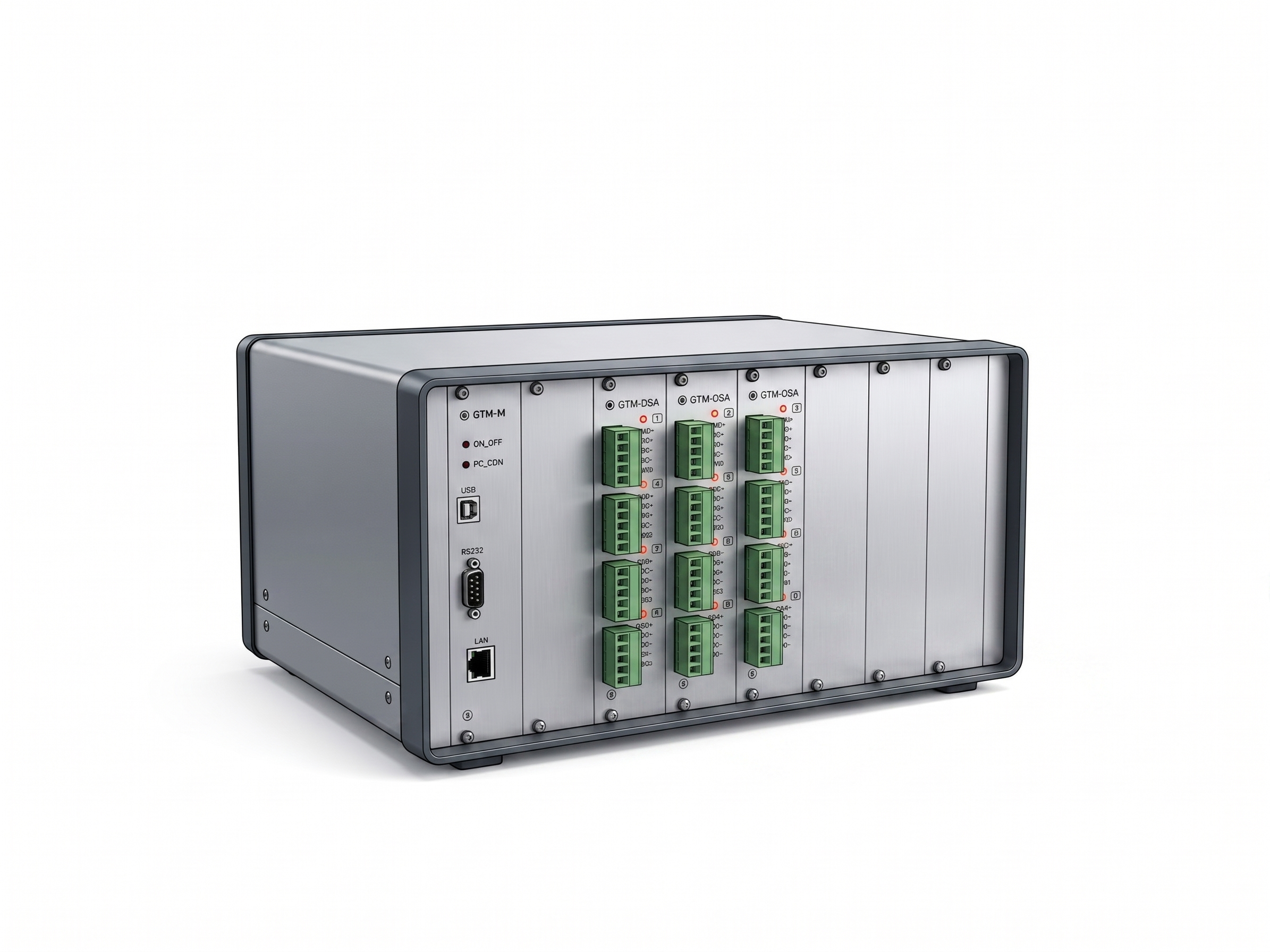

GTDL은 용도별 측정 모듈을 슬롯 방식으로 자유롭게 조합할 수 있는 고성능 모듈형 데이터수집장치(DAQ System) 입니다.
하나의 메인 유닛에 스트레인 모듈, 온도 모듈, 전압 모듈, 진동 모듈 등을 목적에 맞게 조합하여 복잡한 계측 환경도 단일 시스템으로 대응합니다.
GTDL 시스템 주요 특징
① 맞춤형 모듈 조합 (Slot-type Modular System)
스트레인, 온도(열전대/RTD), 전압, 진동 등 현장 요구 측정 항목에 맞춰 개별 모듈을 슬롯에 장착하여 맞춤형 시스템을 구성합니다.

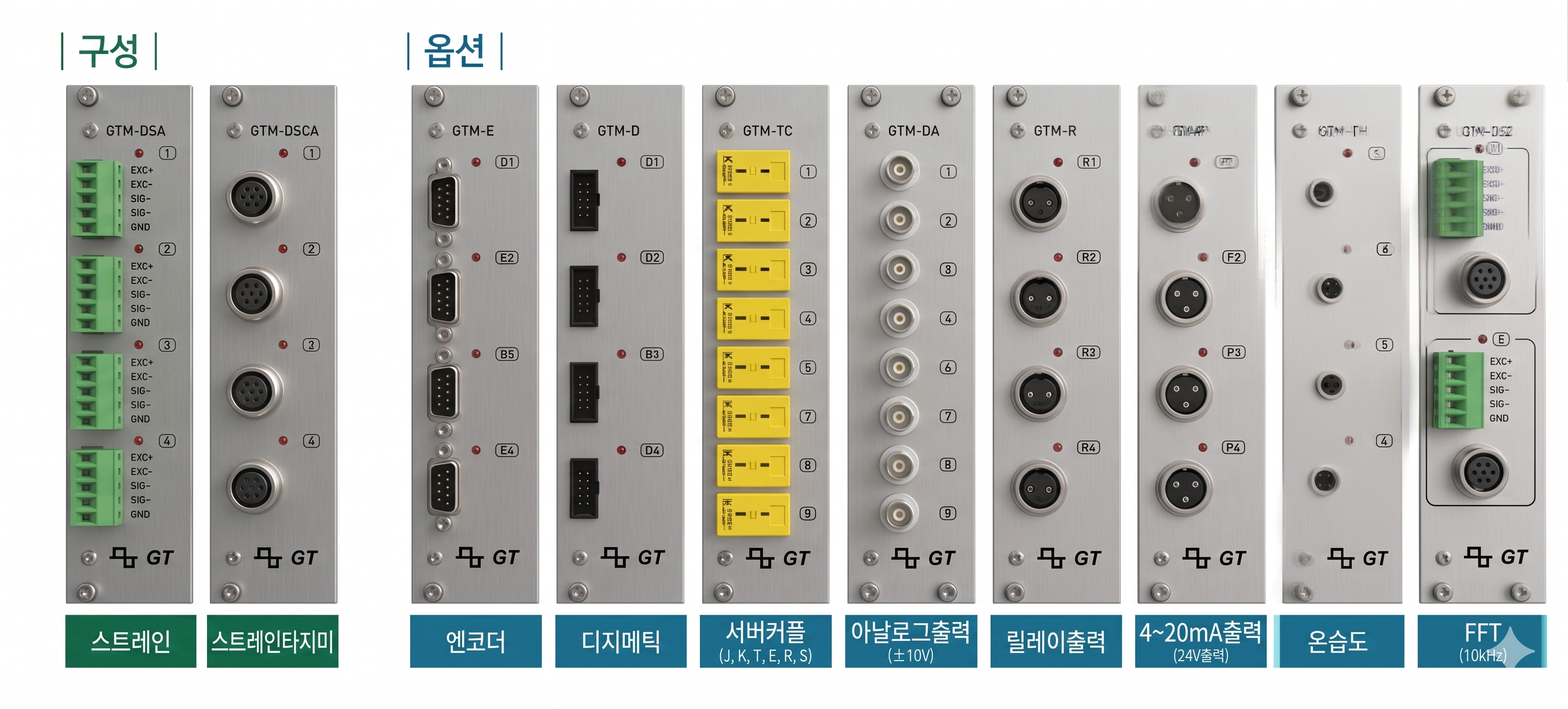

스트레인게이지, 엔코더 모듈, 디지털 신호, 써모커플, 아날로그 출력 , 접점출력, 4~20mA 출력, 온습도 센서, FFT 모듈 등 다양한 모듈을 지원합니다.
② 뛰어난 채널 확장성 (Scalability)
| GTDL-350 | 최대 16채널 | 최대 128채널 |
| GTDL-360 | 최대 32채널 | 최대 128채널 |
대규모 계측이 필요한 경우 시스템 2대 이상 연결로 최대 128채널 동기화 수집이 가능합니다. 채널 추가 시 메인 유닛 교체 없이 모듈만 증설하면 됩니다.
③ 통합 브리지 회로 내장 (Built-in Bridge Circuit)
스트레인 계측 시 120Ω 및 350Ω 브리지 회로가 장비 내부에 기본 탑재 되어 있습니다.
번거로운 외장형 브리지 박스가 필요 없어 노이즈 유입을 차단하고 셋업이 단순화됩니다. 현장 배선 길이를 최소화할 수 있어 신호 품질이 향상됩니다.
④ 초고속 실시간 계측 (High-speed Sampling)
- 채널당 최대 1,000Hz (초당 1,000회) 독립 고속 샘플링
- 전채널 동기 수집 — 채널 간 시간 지연 없음
- USB 인터페이스 PC 실시간 연동
- 정적 모드: 최소 0.1초 간격 (최대 10 point/초/채널)
- 동적 모드: 1,000Hz ~ 5Hz 선택
- 사이클 모드: 피로·내구시험 전용, min/max 자동 추적
순간적으로 발생하는 과도 응력 도 빠짐없이 포착합니다.
⑤ 산업 현장 내구성 — 타지미(Tajimi) 커넥터 지원

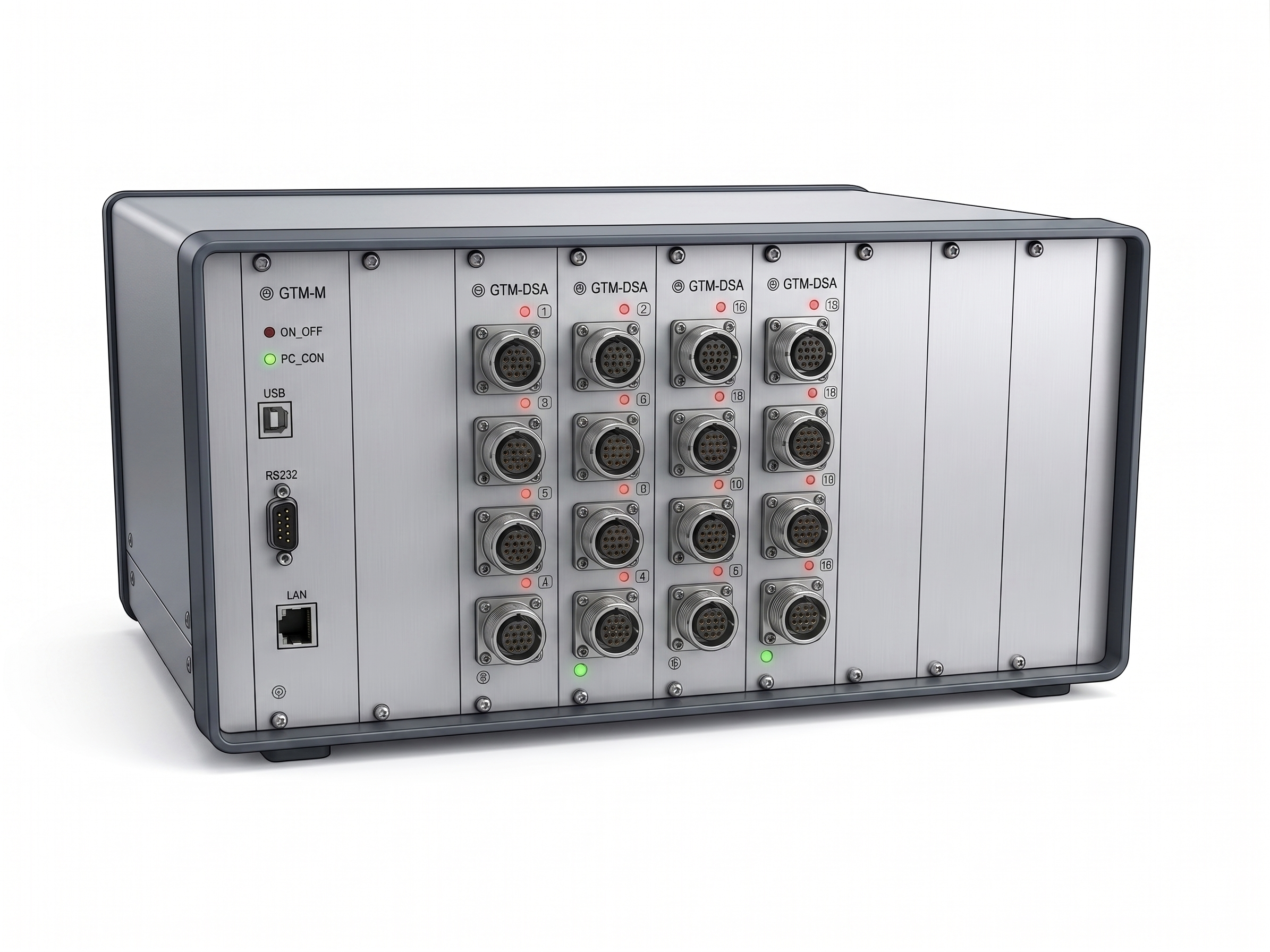

강한 진동이나 외부 충격이 있는 산업 현장에서는 타지미(Tajimi) M12 원형 커넥터 가 적용된 GTM-DSCA 모듈을 선택할 수 있습니다.
일반 나사 단자 대비 커넥터 탈락 위험이 없어 장시간 연속 측정 환경에 적합합니다.
⑥ Custom 제작 대응
고객 요구에 따라 커넥터 타입, 케이스 크기, 재질 등 맞춤형 제작 이 가능합니다.
표준 제품으로 해결이 어려운 특수 환경에도 대응이 가능한 최적안을 찾아드립니다.
소프트웨어 구성
GTDL 시스템은 측정 프로그램 과 분석 프로그램 을 기본 제공합니다.

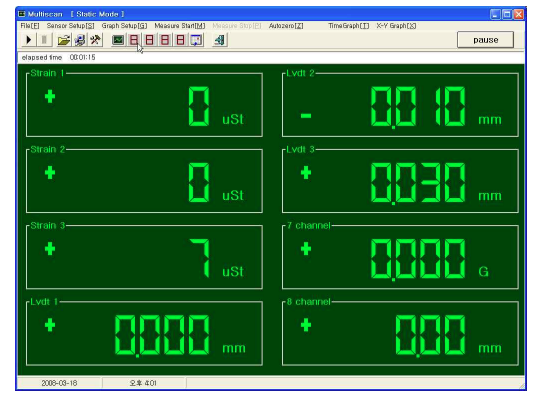

MultiScan — 실시간 측정
- 정적 / 동적 / 사이클 모드 운용
- Time Graph / X-Y Graph / 전채널 시트 동시 확인
- Autozero (전체 / 개별 채널)
- CSV 저장, 엑셀 직접 붙여넣기

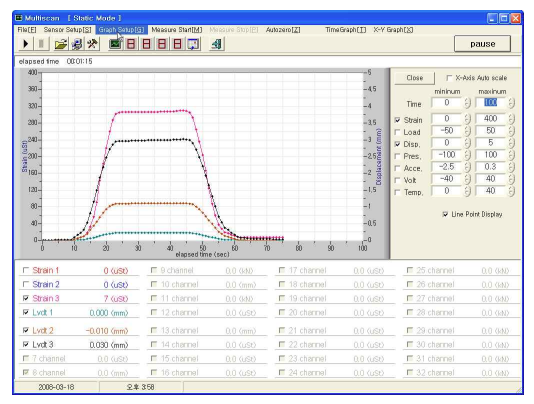

Multiload — 후처리 분석
- Time Plot / X-Y Plot / FFT Plot
- 디지털 Low Pass 필터링
- N점 이동평균 노이즈 제거
- 평균 / 최대 / 최소 / P-P값 자동 산출
씨앤디테크는 다양한 데이터수집장치를 국내에 소개해 드리고 있으며 시험 특성에 맞춰 센서, 데이터로거 등을 가장 적합하고 합리적으로 제안해 드리고 있습니다. 기술 상담이 필요하시다면 언제든지 연락 주시기 바랍니다.
감사합니다.
씨앤디테크
📞 031-680-1225
