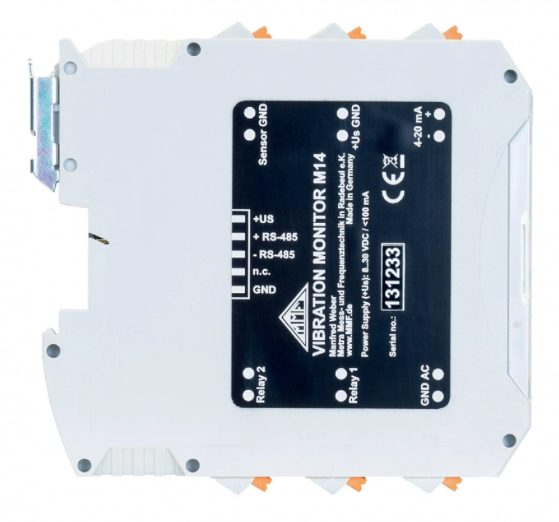

소음진동 측정 모니터링 시스템 M14





독일 MMF사의 소음진동측정용 시그널 모니터 M14 모델을 소개합니다.

소음, 진동 측정 및 모니터링 분야에 적합하며, 유지보수 기술자가 마모의 초기 징후를 인식하고 결과적인 손상을 방지할 수 있으며 관리 비용을 최소화하고 생산 중단을 방지할 수 있습니다. 또한 이 계기는 공정 제어 및 품질 관리용으로도 적합합니다.

유연한 설정이 가능하기 때문에 용도에 맞게 기기를 최적화할 수 있습니다.

생산라인이나 공장에서 소음진동센서와 연결하여 RS485통신으로 PLC에 연동을 하거나 USB 포트를 이용하여 PC에서 모니터링이 가능한 설비입니다.

아래는 적용할 수 있는 어플리케이션 사례입니다.

✔ 시간 또는 주파수 영역에서의 진동 모니터링

✔ ISO 20816-1에 따른 회전 기계의 진동 속도 모니터링

✔ 왕복 엔진의 진동 모니터링(ISO 10816-6)

✔ 펌프, 컴프레서, 원심분리기, 환풍기, 제분기 및 믹서 모니터링

✔ 주파수 분석을 통한 베어링 진동 모니터링

✔ RS-485를 통한 PLC 연결

✔ 진동 증가 시 비상 차단 또는 알람 트리핑

✔ 생산 품질 관리



◆ 제품의 특성

✔ 소음진동계측용 데이터 수집장치 대비 합리적인 금액

✔ RS-485 버스를 통한 후면 및 전면 USB 인터페이스를 통한 설정 및 측정, 무료 PC 설정 프로그램 제공

✔ 진동 가속도 또는 속도 모니터링

✔ 프로그래밍 가능한 고역 통과 및 저역 통과 주파수

✔ FFT를 통한 특정 주파수의 주파수 선택적 모니터링

✔ 경고 및 알람을 위한 임계값을 조정할 수 있는 2개의 릴레이 출력

✔ 티치인 기능으로 현재 진동 레벨/스펙트럼에 따라 경고/경보 한계를 자동으로 설정 가능

✔ RMS 또는 피크를 위한 절연 전류 루프 출력(4 ~ 20mA)

✔ 신호 분석기, 레코더 또는 스코프용 AC 출력

✔ 진동 신호 및 임계값을 위한 LED 막대 그래프 디스플레이

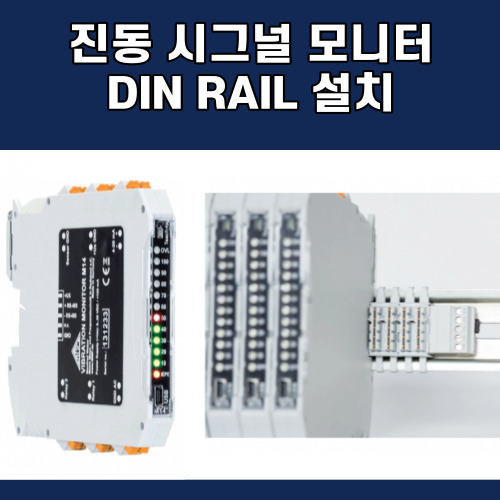

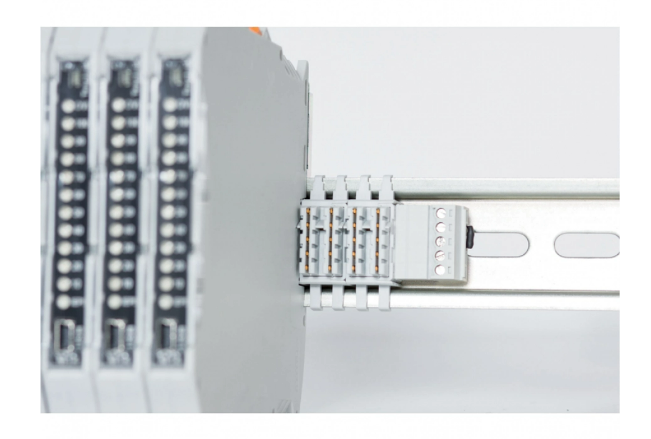

✔ 35mm DIN 레일에 스냅으로 부착 가능

◆ Technical data



Inputs	AC voltage, IEPE, IEPE+AC
Output(s)	4 .. 20 mA, AC, Relay
Monitoring functions	FFT, Peak, RMS
Measurand	Acceleration, Velocity
Frequency range acceleration	0,3 .. 10 000 Hz, div. Filter
Frequency range velocity	2 .. 1000 Hz, div. Filter
Frequency range displacement	–
High pass filter	10 Hz, 100 Hz, 1000 Hz, 20 Hz, 200 Hz, 5 Hz, 50 Hz, 500 Hz
Low pass filter	0,1 kHz, 0,5 kHz, 0.2 kHz, 1 kHz, 10 kHz, 2 kHz, 5 kHz
Transducer sensitivity adjustable	Interface
Power supply	8 .. 30 V
Connection	Spring terminals
Mounting	DIN rail (35 mm)



◆ SETUP 프로그램

무상으로 제공되는 PC 프로그램의 경우 제품 구매 시 USB에 포함이 되며, 웹에서 다운이 가능합니다.

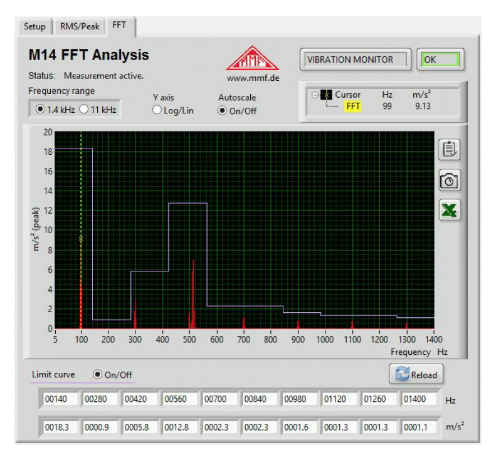

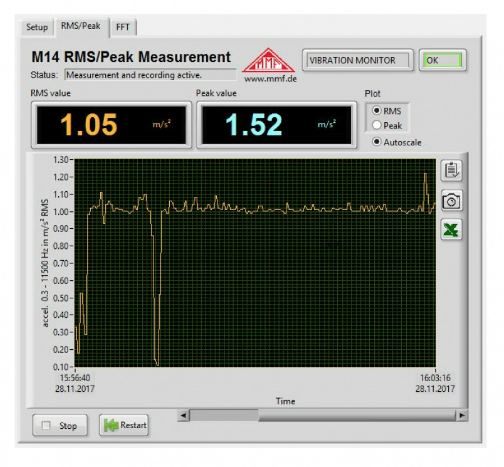

센서 SETUP 부터 소음, 진동 센서값 모니터링, FFT 분석, RMS/ PEAK 값 측정까지 지원을 합니다.



최적의 소음, 진동 모니터링 시스템에 대해 궁금하신 사항 있으시면 언제든지 연락 부탁 드립니다.

항상 최선을 다하겠습니다.

감사합니다.
