소음 진동 측정 시스템



안녕하세요 계측 솔류션 전문 씨앤디테크입니다.

최대 64채널까지 확장이 가능한 8채널, 16채널 소음 진동 측정 시스템인 DT9857E 데이터수집장치를 소개해 드립니다.



기본 8채널, 16채널로 구성된 시스템으로

동시 24비트 IEPE 센서 입력, 최대 105.4kS/s/ch 샘플 속도, 1개의 타코미터 입력 및 16개의 디지털 I/O를 지원합니다.



소음, 진동 측정에 특화된 고정밀 다이나믹 IEPE 신호 컨디셔닝 기능이 있으며

8개 또는 16개의 24비트 IEPE(ICP®) 센서 입력이 회전 속도계 입력과 동기화, 2개의 측정 카운터 및 범용 카운터/타이머와 동기화되어 시간에 맞춰 일치하는 데이터 스트림을 사용할 수 있습니다.



USB 연결 DT9857E의 경우는 OEM으로도 제공되며 보드 또는 스틸 케이스 모듈로 제공이 가능합니다.



DT9857E는 진동 측정을 위한 다양한 기능을 제공합니다.

최대 2개의 32비트 D/A 출력, 32비트 회전 속도계, 트리거 신호 지원

64개의 아날로그 입력 채널과 8개의 아날로그 출력으로 확장 가능 채널, 모든 데이터를 입력에 시간 동기화할 수 있는 기능 데이터 스트림.





🔸 채널 확장

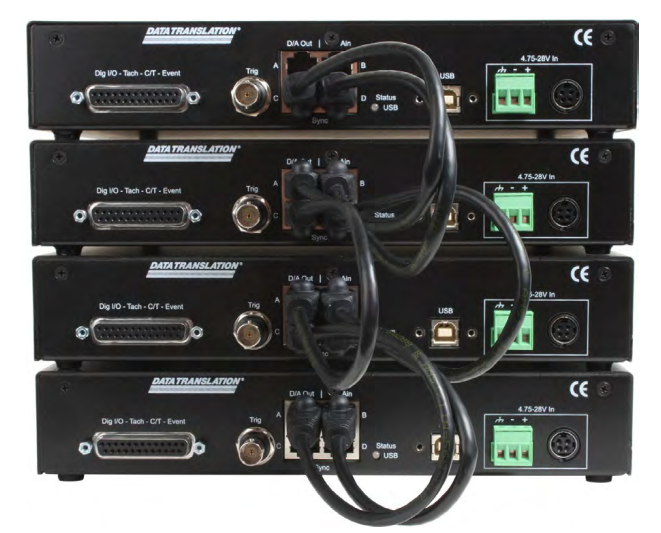

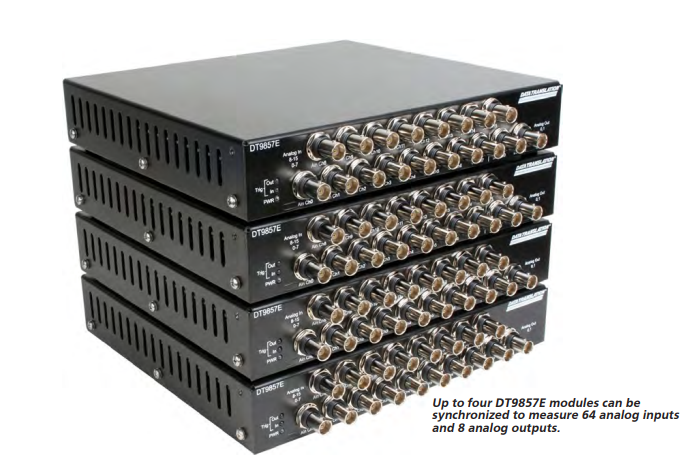

마스터 / 슬레이브 연결로 최대 4대의 DT9857E 연동이 가능하며, 최대 64채널의 IEPE 입력 채널과 최대 8채널의 아날로그 출력이 지원됩니다.



🔸 프로그램

데이터 처리의 경우 데이터 로깅, 데이터 저장, 분석 및 신호 생성을 위한 기본 애플리케이션인 QuickDAQ가 포함이 되며,

QuickDAQ 업그레이드가 제공되며 FFT 분석 기능 옵션이 있습니다.



추가로 Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB® 등 가장 많이 사용되는 애플리케이션 및 프로그래밍 언어용 드라이버가 포함되어 있습니다.

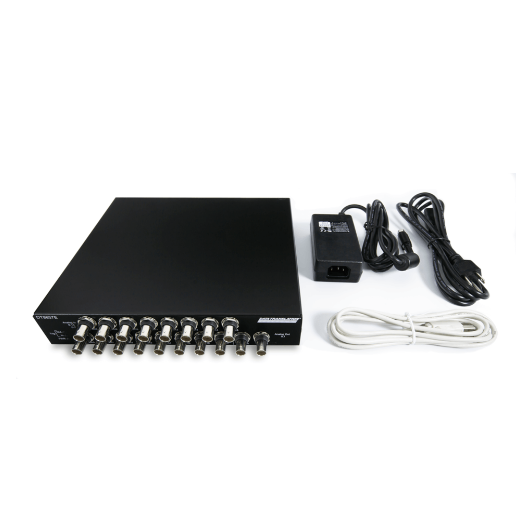

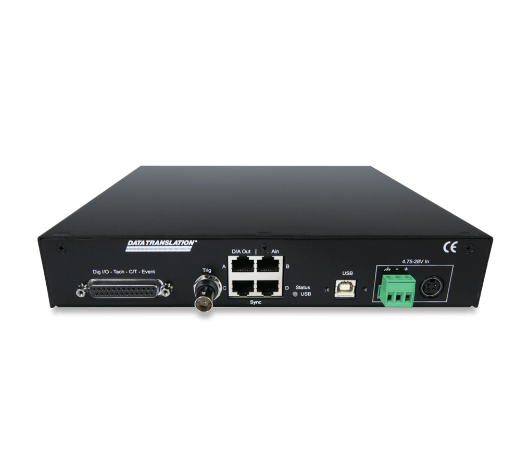

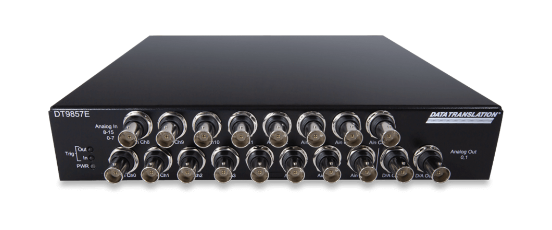

✔ 제품 사진





소개해 드리는 다채널 소음, 진동 측정 시스템에 대해 굼긍하신 사항 있으시면 언제든지 말씀 부탁 드립니다.

소개해 드리는 제품외에 휴대용 측정시스템, 웹 기반, 고정밀 초고속 데이터 수집장치 취급하고 있어 검토하시는 부분에 대해 적합한 시스템 추천이 가능합니다.



항상 최선을 다하겠습니다.

감사합니다.
