비접촉 변위 측정 & 진동 측정 - 풍력발전기 블레이드 피로 시험





풍력발전기 블레이드 피로 시험 시 블레이드의 변위량과 진동 측정을 진행하여 소개해 드립니다.

USB 4채널 DAQ 시스템은 DT9837과 2개의 레이져 변위센서, 1개의 가속도센서로 시스템 구성하여 공급하였으며,

레이져 변위 센서 2개를 적용하여 동시에 엑츄레이터의 변위량과 블레이드의 처짐량을 동시 계측하며, 블레이드의 진동 값을 동시 측정할 수 있는 시스템입니다.

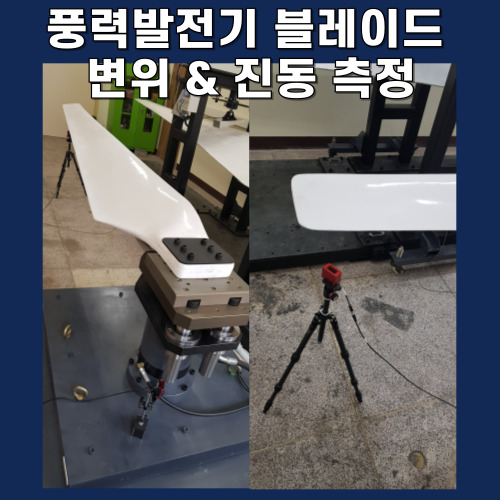

블레이드의 처짐량을 측정하기 위해 삼각대로 고정을 하였으며,

변위량은 마그네틱 베이스를 이용하여 측정 진행하였습니다.





PC 베이스 USB 데이터 수집장치의 경우 미국 DATATRANSLATION사 DT9837 이며,

보다 상세한 사양은 기존 포스팅한 내용 참조 부탁 드립니다.





https://candj.tistory.com/26

센서 측정 - 데이터 수집장치 DAQ (Data Acquisition system)







씨앤디테크는 계측 솔류션 전문 업체로 시험 관련하여 최적의 솔류션, 컨설팅을 제공해 드리고 있습니다.

소개해 드리는 시스템에 대해 문의 사항 있으시면 언제든지 연락 부탁 드립니다.

감사합니다.
