[축력 측정 솔루션] 스트레인게이지를 이용한 볼트 축력 센서 제작 및 체결력 계측

안녕하세요. 정밀 계측 솔루션 전문 기업 씨앤디테크입니다.



산업 현장에서 기계 구조물을 결합할 때, 조임 토크(Torque) 값을 관리하는 것이 일반적입니다.

하지만 인가된 '토크'는 결합을 위해 투입된 간접적인 물리량일 뿐이며,

실제로 결합 구조물이 버티고 있는 절대적인 결과값은 오직 '축력(Axial Load, 체결력)'뿐입니다.

나사산의 마찰 계수, 표면 상태, 윤활 여부에 따라 동일한 토크를 가하더라도 실제 발생하는 축력은 크게 요동칩니다.

따라서 구조적인 파손이나 예기치 못한 볼트 자체 풀림 사고의 불확실성을 완벽히 배제하려면,

스트레인게이지(Strain Gauge)를 이용한 직접적인 하중 측정이 공학적으로 가장 확실한 접근 방식입니다.

이에 씨앤디테크는 고객사가 현장에서 사용하는 일반 볼트 자체를 정밀한 '축력 센서'로 개조 가공하는 독보적인 노하우를 바탕으로, 수많은 산업 현장에 맞춤형 볼트를 제작 및 공급해 오고 있습니다.



---

1. 씨앤디테크의 3가지 맞춤형 축력 계측 솔루션

현장 장비의 구조, 볼트의 규격(Size), 그리고 측정 환경(온도, 간섭 등)에 맞춰 가장 최적화된 3가지 방식의 축력 계측 솔루션을 제공합니다.

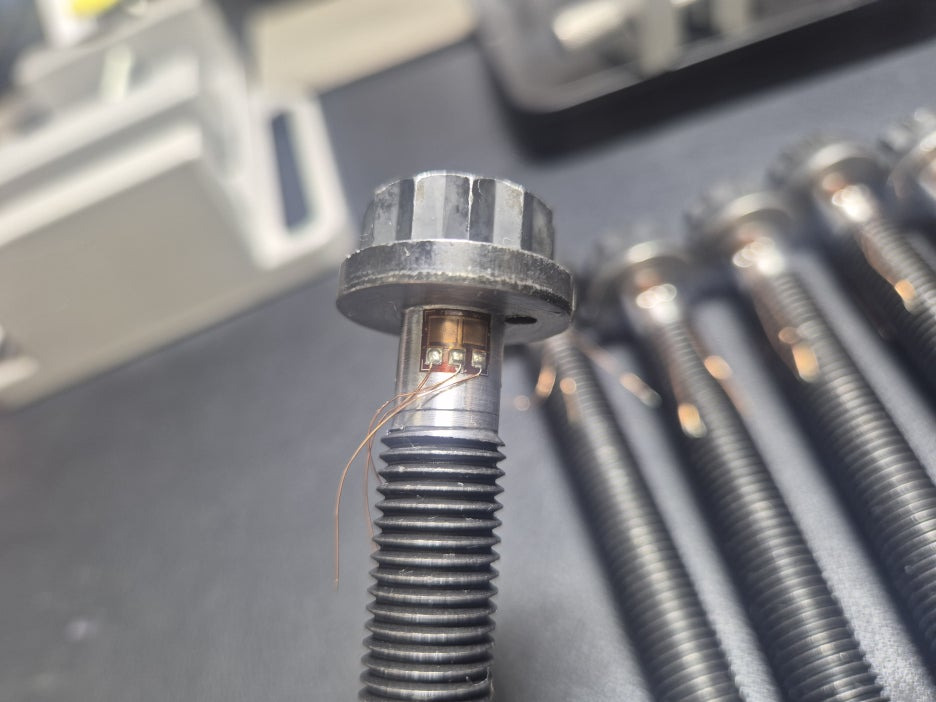

1.1. 풀 브릿지(Full-Bridge) 스트레인게이지 부착형 축력 볼트 제작

볼트 외부 표면을 정밀 가공한 후 축력 전용 스트레인게이지를 부착하는 방식입니다. 4개의 게이지를 풀브릿지 회로로 구성하여 굽힘 응력(Bending Stress)을 상쇄하고 순수한 인장 하중만 정밀하게 계측합니다.

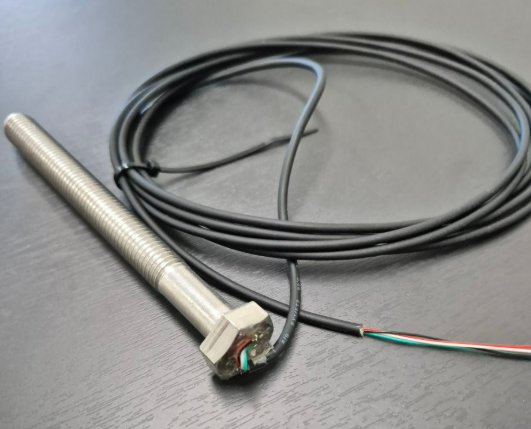

1.2. 중심홀 삽입형 스트레인게이지 축력 볼트 제작

외부 공간이 협소하거나 간섭이 심한 가혹 환경에 적용합니다. 볼트의 중심축을 따라 미세한 홀(Hole)을 가공하고, 그 내부에 원통형 스트레인게이지를 삽입 후 특수 본딩 처리합니다. 센서가 내부에 매립되어 물리적 타격이나 외부 오염으로부터 완벽하게 보호됩니다.







1.3. 축력 측정용 힘 센서 (Force Transducer) 적용

원본 볼트를 직접 개조하기 어렵거나, 여러 결합부의 체결력을 번갈아 계측해야 할 때 사용합니다. 와셔(Washer) 형태의 초정밀 하중 센서(Load Washer)를 결합부 사이에 끼워 직관적인 하중을 계측하는 방식입니다.





---

3. 센서 제작부터 DAQ 공급, 분석까지

씨앤디테크의 기술력은 단순히 센서를 가공하고 제작하는 것에 그치지 않습니다.

고객사가 직면한 근본적인 엔지니어링 문제를 해결하기 위한 통합 계측 솔루션을 제공합니다.

• 정밀 센서 커스텀 제작 및 검교정 (Calibration)
• 초고속 데이터 취득 시스템 (DAQ) 및 전용 분석 소프트웨어 구축
• 전문 엔지니어 현장 출장 측정 지원 및 분석 리포트(Report) 제공

볼트 체결력 산포 문제, 원인 모를 볼트 파손이나 풀림 현상으로 고민 중이시라면

언제든지 씨앤디테크의 전문가와 상의해 주십시오.

고객사의 환경에 최적화된 최고의 계측 솔루션을 제안해 드리겠습니다.

---
