[IPC/JEDEC-9704] PCB 스트레인 측정 시스템 구축 및 변형률 분석 솔루션

1. IPC/JEDEC-9704 규격 PCB 스트레인 측정의 중요성

안녕하세요. 정밀 계측 솔루션 전문 기업 씨앤디테크입니다.

최근 스마트폰, 전기차 전장 부품, 반도체 패키징 등 전자 제품의 고집적화가 가속화되면서, 제조 공정 중 발생하는 기계적 응력(Mechanical Stress) 관리가 품질의 핵심으로 떠오르고 있습니다. 특히 SMT 라우팅(Routing), 하우징 조립, 커넥터 강제 체결 및 ICT 테스트 공정에서 발생하는 미세한 굽힘(Bending) 현상은 BGA(Ball Grid Array) 솔더 조인트 파손 및 MLCC 크랙(Crack)의 주된 원인이 됩니다.

이러한 불량을 사전에 방지하고 객관적인 품질 신뢰성을 확보하기 위해, 글로벌 제조사들은 IPC/JEDEC-9704 (Printed Wiring Board Strain Gage Test Guideline) 규격에 따른 PCB 스트레인(변형률) 측정을 필수 공정으로 요구하고 있습니다.

씨앤디테크는 규격에 맞춘 정밀 측정 출장/용역 서비스는 물론, 고객사가 사내에서 직접 신뢰성 평가를 수행할 수 있도록 [스트레인게이지 - 고성능 데이터 수집 장치(DAQ) - 분석 전용 소프트웨어]로 이어지는 완벽한 통합 계측 시스템을 공급하고 있습니다.



---

2. 고정밀 데이터 취득:  DAQ 하드웨어 솔루션

PCB가 조립 지그에 눌리거나 체결되는 찰나의 피크 응력(Peak Stress)을 포착하기 위해서는 노이즈 없는 고속 데이터 수집 장치(DAQ)가 필수적입니다. 씨앤디테크는 현장 환경에 맞춰 최상위 하드웨어를 제안, 공급해 드리고 있습니다.

2.1. HBM QuantumX MX1615 (16채널 고정밀 앰프)



글로벌 표준 계측기: 전 세계 신뢰성 랩(Lab)실에서 가장 널리 사용되는 최고 수준의 스트레인 측정 모듈입니다.

강력한 성능: 단일 모듈로 16채널의 스트레인게이지(1/4, 1/2, Full Bridge) 입력을 지원하며, 초고속 샘플링과 강력한 안티-앨리어싱(Anti-aliasing) 필터를 통해 노이즈 없는 극도로 깨끗한 원시 데이터(Raw Data)를 취득합니다. 전압, 저항, 온도 센서 등 다양한 신호와 호환되는 범용성도 갖추고 있습니다.

2.2. GTDL SYSTEM (모듈형 통합 DAQ)



• 뛰어난 확장성: 채널 확장이 자유로운 모듈 조합형 데이터 수집 장치입니다.
• 복합 계측 최적화: 스트레인게이지뿐만 아니라 진동(Vibration), 전압, 온도 등 복합적인 다채널 계측이 동시에 필요한 양산 라인 평가 환경에 경제적이고 탁월한 대안을 제공합니다.

---

3. 씨앤디테크의 Total solution

씨앤디테크는 단순히 측정 장비만 납품하지 않습니다.

실무자가 장비를 100% 활용할 수 있도록 철저한 엔지니어링 교육을 동반합니다.

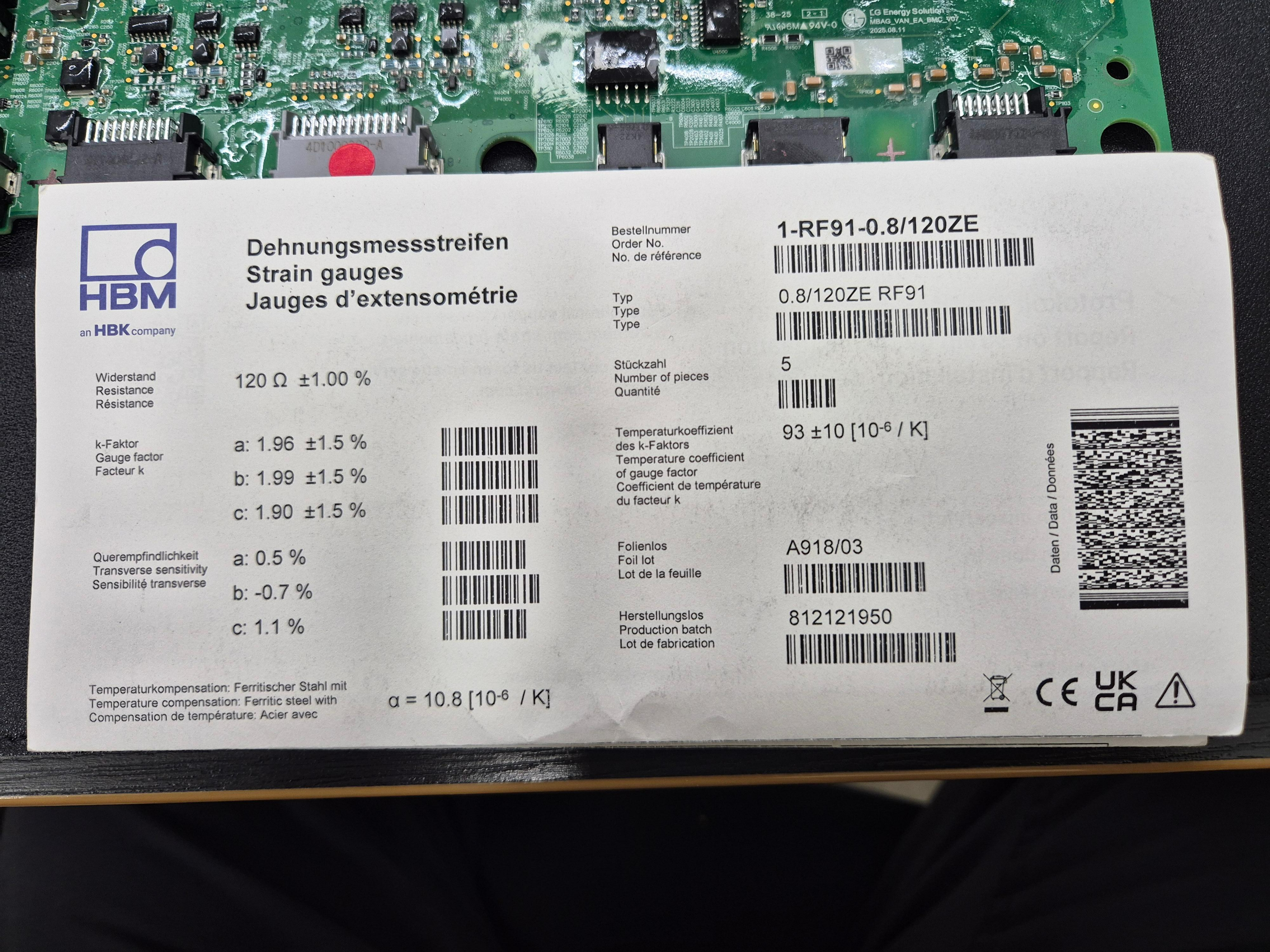

• 계측 부자재 완비: PCB 측정 전용 초소형 3축 로젯(Rosette) 스트레인게이지, 전용 강력 접착제, 특수 코팅제 등 신뢰성 있는 측정에 필요한 액세서리 일체를 공급합니다.
• 밀착 현장 교육 지원: 씨앤디테크의 전문 엔지니어가 고객사 현장에 직접 방문합니다. 스트레인 게이지 Strain gauge 이론교육 부터 선정 방법, 부착방법, 결선법까지 스트레인게이지에 대한 모든 것으로 교육해 드리며, PCB 스트레인 측정 관련하여 프로그램 운용, 분석, 해석, IPC/JEDEC 9704 규격 까지 측정 전 과정에 걸친 기술 지원을 제공합니다.

---

4.  PCB Strain 분석 프로그램

씨앤디테크가 자체 공급하는 전용 소프트웨어를 활용하면 복잡한 데이터 해석이 원클릭으로 완료됩니다.

초고속 자동 연산: DAQ에서 추출된 측정 파일(CSV 등)을 프로그램에 로드하면, 즉시 최대/최소 주응력(Max/Min Principal Strain)과 변형률 속도(Strain Rate)를 연산합니다.

• 직관적인 합불(Pass/Fail) 판정: 측정된 피크 스트레인이 PCB 보드 두께(Thickness)별로 규정된 IPC 한계 곡선(Limit Strain Curve) 이내에 안정적으로 존재하는지 그래프 상에서 직관적으로 판정합니다.
• 규격 리포트 자동 생성: 분석된 결과는 고객사 및 원청 제출용 공식 분석 리포트로 즉각 변환 출력되어 품질 보증 업무의 리드 타임을 획기적으로 단축시킵니다.

---

5. 씨앤디테크와 상의하십시오

R&D 개발 단계의 사전 신뢰성 검증부터, 양산 라인의 공정 개선 및 불량 원인 분석까지 PCB 스트레인 측정과 관련한 과제를 안고 계신다면 주저 없이 씨앤디테크로 연락해 주십시오.

수많은 전자, 통신, 자동차 부품 제조사 레퍼런스를 통해 검증된 최고 수준의 전문가들이 명쾌한 해답과 시스템을 제공해 드리겠습니다.
