독일 MMF사의 신제품인 휴대용 진동 측정 시스템 VM100이 신규 런칭하였습니다.
기존 진동 측정 시스템을 획기적으로 바꿀만한 금액과 기능으로 나와 자신있게 소개해 드립니다.
VM100 진동 측정 시스템의 특징
- 최대 9채널까지 동시 계측이 가능 (단축 9개, 3축 3개)
- 터치 스크린을 통한 간단하고 직관적인 조작성
- 주파수 분석 및 전체 값 측정
- 롱텀 모니터링 지원
- 롤러 베어링 진단
- 한 평면 또는 두 평면에서의 밸런싱 측정
- 건강과 편안함을 위한 손-팔 및 전신 측정 (인체 진동)
- 런업/코스트다운 분석, 공진 주파수 찾기
- 매우 민감한 장비의 진동 측정(VC/Nano)
- 제공 범위에 주파수 분석 및 전체 값 포함
- 명확한 사용자 안내를 위한 터치 조작이 가능한 대형 스크린
- 진동 가속도, 속도 및 변위 측정
- 회전 속도에 따른 진폭 그래프
- 워터폴 모드를 사용한 주파수 분석(FFT); 엔벨로프 분석
- RMS(1초 및 무한), 진동 선량 값(VDV), 벡터 합, 피크, 최대 피크
- TEDS 센서 감지; RFID 태그를 통한 측정 지점 식별
- RPM 측정을 위한 타코미터 입력
- μSD 카드에 측정값 저장, USB를 통한 PC 연결
- 최대 10시간의 9채널 시간 기록 플롯
- WAV 파일로 원시 신호 기록
- 적외선 온도 측정

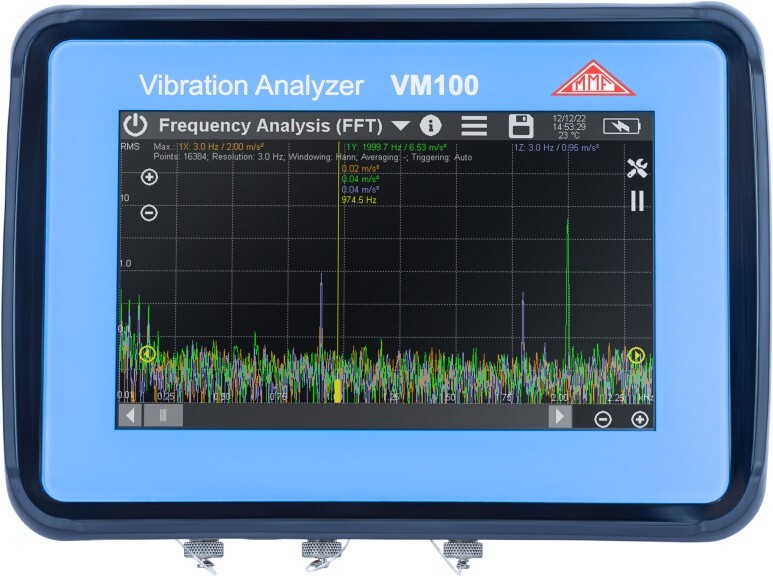

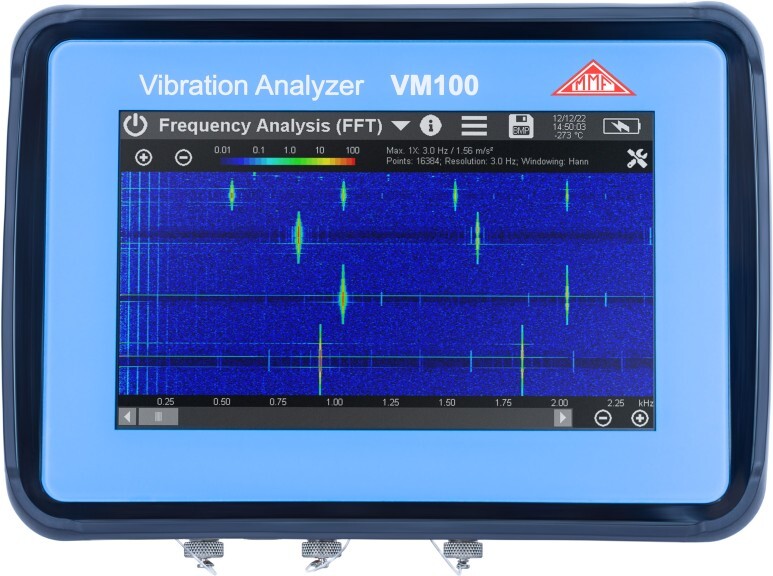

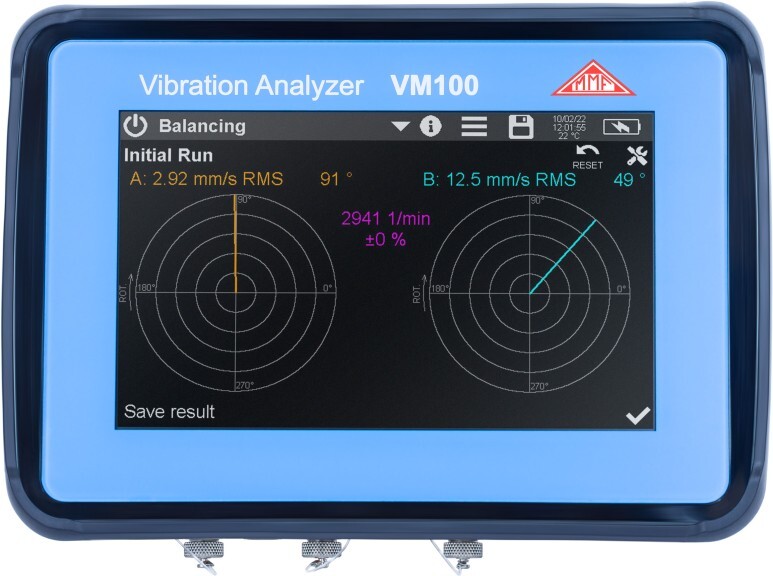

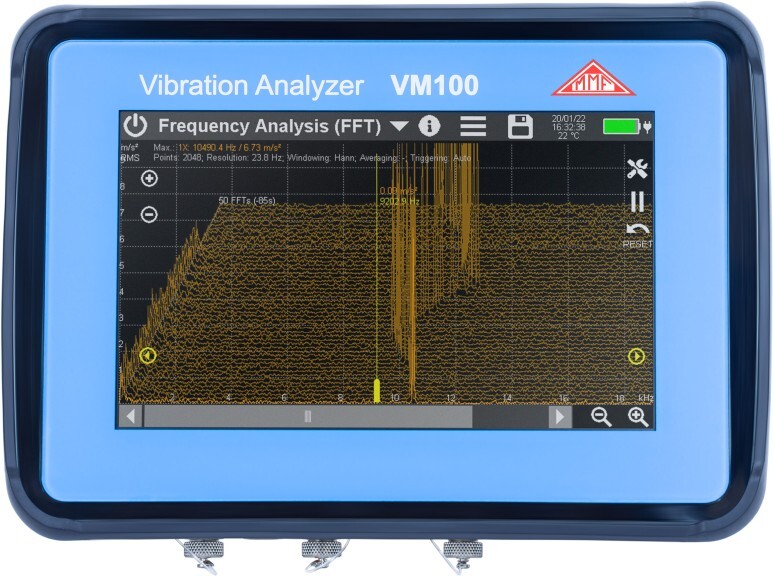

▶ 아래는 실제 FFT 분석, 발란싱 분석 화면입니다.
VM100 진동 측정 시스템의 사양
|
Overall value measurement
|
Vibration acceleration, velocity and displacement
RMS (1s and infinite), peak value (1s and infinite), vector sum, main frequency
Frequency range: 0.4 Hz to 24 kHz (4 kHz for 9 channels)
Various high pass and low pass filters
|
|
|
Frequency analysis (FFT)
|
Frequency range: 1 Hz - 22 kHz
1 to 3 channels
1024 to 65536 points
Resolution: 0.1 to 48 Hz
Triggering: Auto; Tacho; Level
Waterfall mode: 50 spectra; 1 channel
Spectrogram mode: 300 spectra; 1 channel
|
|
|
Third-octave analysis
|
Frequency range: 1 - 160 Hz
1 to 3 channels
21 third-octave bands
Limit lines for VC and Nano criteria
|
|
|
Human vibration
|
VM100-HA: Hand-arm measurement for one or both hands
VM100-WB1: Whole-body measurement for health and comfort evaluation on vehicles and ships
VM100-WB3: Whole-body measurement at seat, backrest and feet for comfort evaluation on vehicles
Display of all vibration values and time until reaching maximum daily exposure
Graphical recording
|
|
|
Measurement data recording
|
SD card; removable; FAT file system
CSV for measuring values; BMP for screenshots; WAV for raw signals
|
|
|
Display
|
TFT RGB touch screen; 800 x 480 dots
|
|
|
Data interface
|
USB type C; mass storage mode
|
|

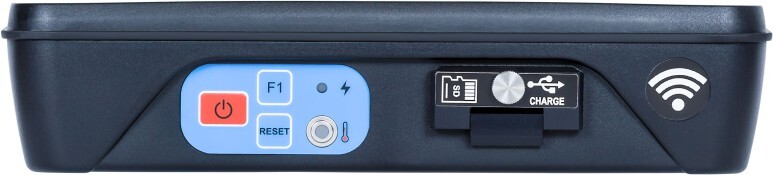

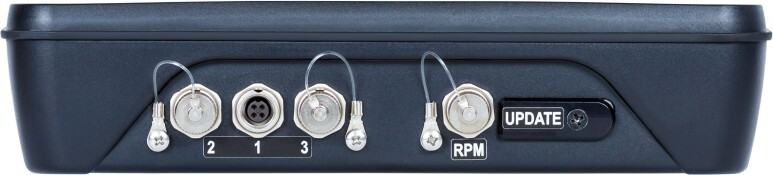

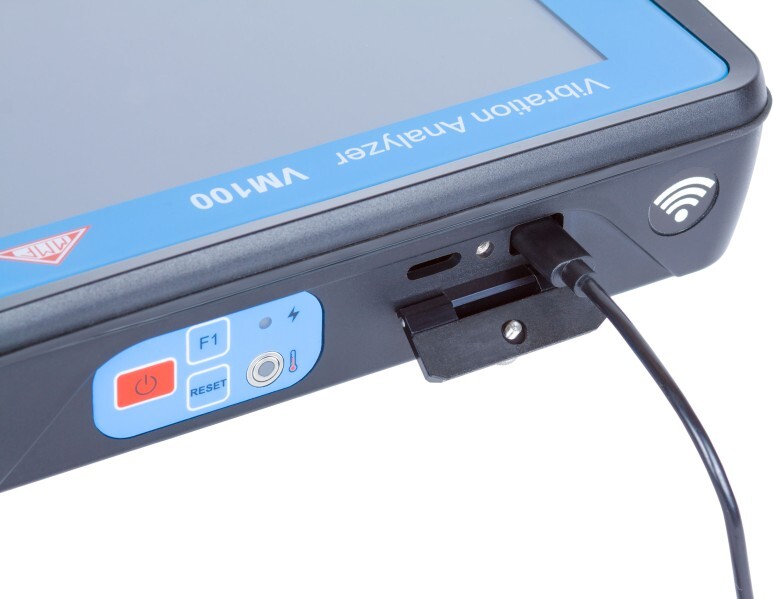

▶ 시스템 외부 사진
기존 시스템에 비해 합리적인 금액대입니다.
이상 소개해 드리는 VM100 시리즈에 대해 궁금하시거나 문의 사항 있으시면 언제든지 연락 부탁 드립니다.
항상 최선을 다하겠습니다.
감사합니다.
T : 031-680-1225
E-mail : wgjeon@cndtec.co.kr
