휴대용 진동측정 장비







독일 MMF사의 휴대용 진동 측정 시스템인 VM 시리즈에 대해 소개해 드립니다.





소개해 드리는 시스템은 손쉬운 조작 방법과 합리적인 금액으로 산업 전반 현장에서 바로 적용이 가능한 제품입니다.



기계상태 모니터링 (ISO 10816-1 / -3 / -6 / -7), 롤러 베어링 모니터링(VDI 3832), 실험실 및 산업에서 일반적인 진동 측정,

진동 컨베이어, 진동 스크린 및 세퍼레이터에서의 측정 뿐만 아니라 비접촉 온도 측정, 회전 속도 측정을 동시에 할 수 있습니다.



VM 시리즈에 대한 사양을 소개해 드립니다.



	VM22	VM23	VM24	VM25	VM31
채 널	1	1	1	1	1
입력	L.P. IEPE + VMID	L.P. IEPE + VMID	L.P. IEPE + VMID	L.P. IEPE + VMID	L.P. IEPE + TEDS
측정 레인지
가속도			0.1 - 240m/s²	0.1 - 240m/s²	0.1 - 800 m/s²
속도	0.1 - 1000mm/s	0.1 - 1000mm/s	0.1 - 1000mm/s	0.1 - 1000mm/s	0.1 - 10000 mm/s
변위	-	0.01 - 60 mm	0.01 - 60 mm	0.01 - 60 mm	1 - 15000 µm
온도	-	-	-	-40 - 125 °C	-
회전속도	-	-	-	1 - 9999 rpm	-
주파수 레인지
가속도	-	-	0.2 Hz - 10 kHz 3 Hz - 1 kHz 1 kHz - 10 kHz	0.2 Hz - 10 kHz 3 Hz - 1 kHz 1 kHz - 10 kHz	0.1 - 2000 Hz 1 - 1000 Hz
속도	10 - 1000 Hz	2 - 100 Hz 10 - 1000 Hz	2 - 1000 Hz 10 - 1000 Hz	2 - 1000 Hz 10 - 1000 Hz	1 - 100 Hz 2 - 1000 HZ 10 - 1000 Hz
변위	-	3 - 60 Hz 3 - 200 Hz	5 - 200 Hz	5 - 200 Hz	5 - 250 Hz
기타 특징
인체 진동	-	-	-	-	yes
RMS 측정	yes	yes	yes	yes	yes
피크 측정	-	yes (pk-pk)	yes	yes	yes
Crest factor	-	-	-	yes	-
Vector sum (X/Y/Z)	-	-	-	-	yes
메인주파수	-	yes	-	-	-
베어링진단 K(t)	-	-	-	yes	-
진동량 (VDV)	-	-	-	-	yes
주파수 분석	-	512 lines FFT for main frequency (no spectrum)	-	125 lines FFT; 10 frequency ranges 23 - 11712 Hz	125 lines FFT; 4 frequency ranges 240 - 1920 Hz
헤드폰 출력	-	-	-	yes	-
측정값 메모리	16000 measurements, USB interface	16000 measurements, USB interface	16000 measurements, USB interface	16000 measurements, USB interface	10000 measurements, USB interface



특징

• 진동 가속도, 속도 및 변위 측정

• 실제 RMS, 피크 값 및 파고율 표시 (옵션)

• 마그네틱베이스, 적외선 온도계 및 레이저 포인터가 장착 된 비접촉식 진동 측정 시스템

• 전자식 VMID 측정 포인트가있는 센서베이스를 통한 측정 포인트 자동 감지

• 그래픽 트렌드 표시

• 가속도 및 속도에 대한 스펙트럼 분석

• MIMOSA 규격((ISO 13373-1) 에 대한 측정을 위한 PC 소프트웨어 제공 (옵션)

• 헤드폰 출력 지원 (옵션)

• 간단한 조작 - 교육 필요 없음

• 절전형 컬러 OLED 디스플레이

• 경제적인 AAA 배터리를 사용하는 포켓 사이즈의 크기

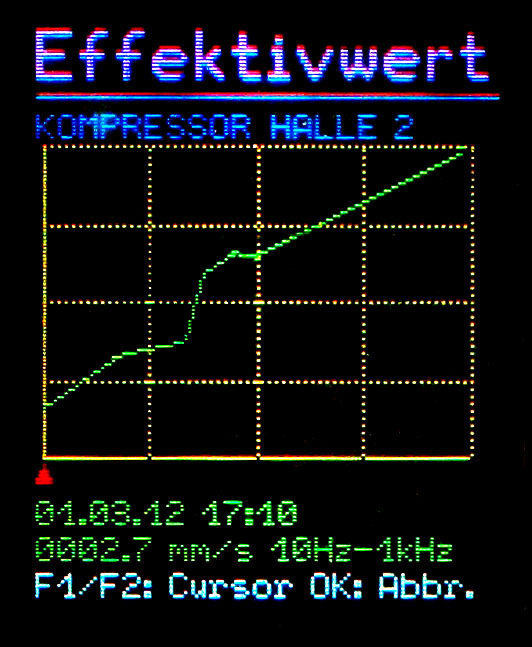

아래는 실제 VM 디스플레이 화면입니다.







제품의 경우 박스 포함이 되어 납품 됩니다.



자체 디스플레이로 설정, 모니터링이 가능하며, 옵션으로 PC 연결하여 데이터 모니터링, 저장이 가능합니다.







휴대용 진동측정 시스템은 기능에 따라 모델이 여러 종류가 있습니다.

관심 있으시거나 문의 사항 있으시면 언제든지 연락 부탁 드립니다.

항상 최선을 다하겠습니다.

감사합니다.
