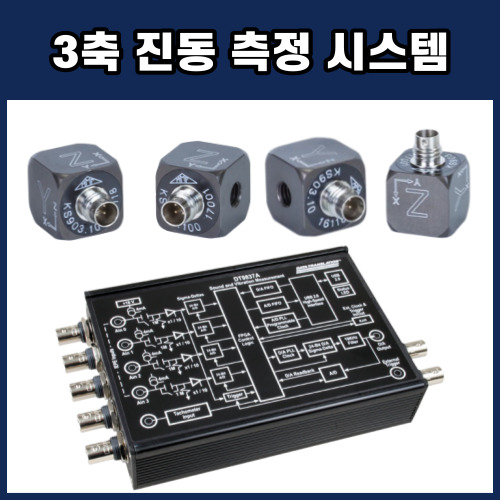

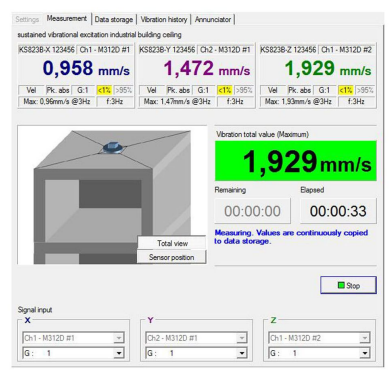

3축 진동 측정 시스템









3축 진동 측정이 필요한 이유는 세 가지 방향의 진동을 동시에 종합적으로 파악할 수 있기 때문입니다.

3축 진동 측정이 중요한 주요 이유는 다음과 같습니다:



✔ 완벽한 진동 특성화:

진동은 여러 방향에서 발생할 수 있으며 각 축마다 고유한 특성이 있을 수 있습니다.

세 축(X, Y, Z) 모두에서 진동을 측정함으로써 진동 거동에 대한 보다 완전한 그림을 얻을 수 있습니다.

이는 단일 축 측정에서는 명확하지 않을 수 있는 복잡한 진동 패턴과 상호 작용을 식별하는 데 도움이 됩니다.







✔ 진단 기능:

기계나 구조물과 같은 복잡한 시스템의 상태와 상태를 평가할 때 세 축 모두의 데이터를 확보하는 것은 문제의 근본 원인을 진단하는 데 매우 중요합니다. 이를 통해 정렬 불량, 불균형 구성 요소 또는 공진과 같은 다양한 진동원을 구별할 수 있습니다.



✔ 구조 분석:

구조물 상태 모니터링과 같은 애플리케이션에서 세 축의 진동을 측정하면 구조물이 외부 힘이나 환경 하중에 어떻게 반응하는지를 종합적으로 분석할 수 있습니다. 이 정보는 전반적인 안정성과 잠재적인 약점을 이해하는 데 도움이 됩니다.





✔ 고주파 분석:

많은 기계 시스템과 회전 기계는 여러 고주파 주파수에서 진동을 발생시킵니다.

3축 진동 측정을 통해 엔지니어는 이러한 고주파를 분석하고 분리하여 시스템의 동작을 보다 정확하게 이해할 수 있습니다.



✔ 안전 및 신뢰성:

항공우주 또는 자동차 애플리케이션과 같은 중요한 시스템에서는 구성 요소의 안전과 신뢰성을 보장하는 것이 가장 중요합니다. 3축 진동 측정은 단일 축 측정만으로는 드러나지 않을 수 있는 잠재적인 결함이나 피로 문제를 감지하는 데 도움이 됩니다.



✔ 최적화 및 성능 개선:

엔지니어는 세 축 모두에서 진동을 분석함으로써 설계를 최적화하고 진동을 줄이며

시스템의 전반적인 성능과 효율성을 향상시키기 위한 정보에 입각한 결정을 내릴 수 있습니다.



✔표준 준수:

많은 산업 분야에는 충족해야 하는 특정 진동 표준 및 규정이 있습니다.

3축 진동 측정은 이러한 표준을 적절히 준수하는지 확인하여 규정 준수 여부를 보다 정확하게 평가할 수 있습니다.





3축 진동 측정은 다양한 시스템의 동적 상황을 종합적이고 정확하게 이해하는 데 매우 중요합니다.

진단, 안전, 성능 최적화 및 산업 표준 준수를 지원하여 엔지니어링 및 연구 애플리케이션에서 필수적인 도구입니다.

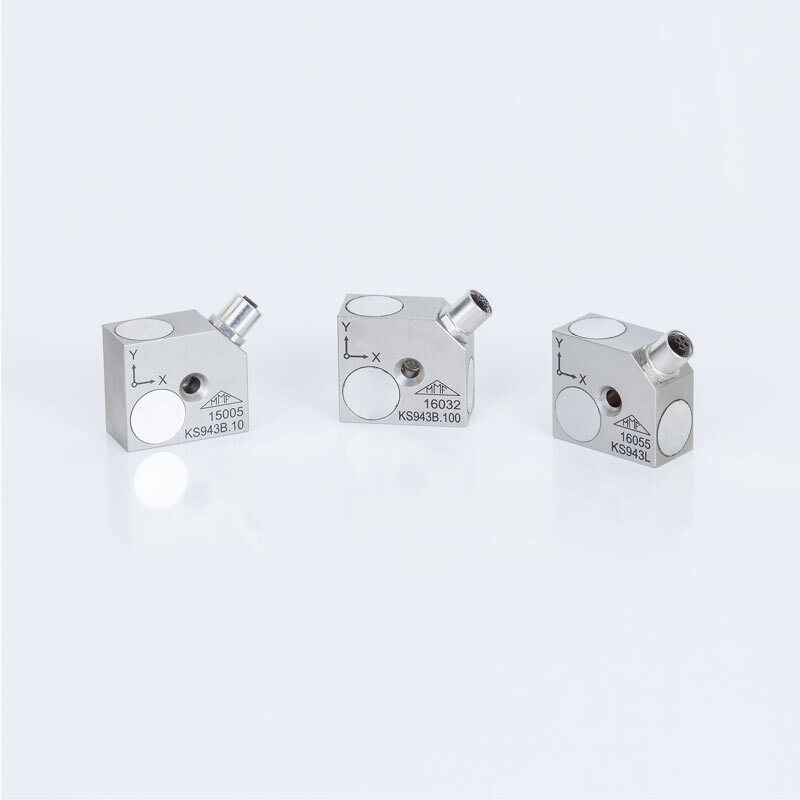

3축 진동 측정에 사용되는 가속도센서는 세 개의 수직 축에서 진동을 동시에 측정하기 위한 제품입니다.

모든 모델에는 나사를 쉽게 부착하고 축을 편리하게 정렬할 수 있도록 중앙에 홀이 있습니다.

3축 진동 측정 시스템은 3축 가속도계와 진동 데이터 수집 장치로 구성이 되며, 제품 구성에 따라 사양, 금액대가 상이합니다.



🔸 3축 진동센서

KS903B

✔ 제품의 특징

◽ 작은 크기

◽ 뛰어난 위상 응답

◽ 높은 해상도

◽ 낮은 온도 계수

◽ 모달 및 구조 분석에 적합 모델



✔ 제품의 사양

◽ Output : IEPE

◽ Sensitivity : 10mV/g / 100mV/g

◽ Measuring range : ±600 g / ±60 g

◽ Linear frequency range (±3dB) : 0.15~22000Hz (Y/Z) / 11kHz )

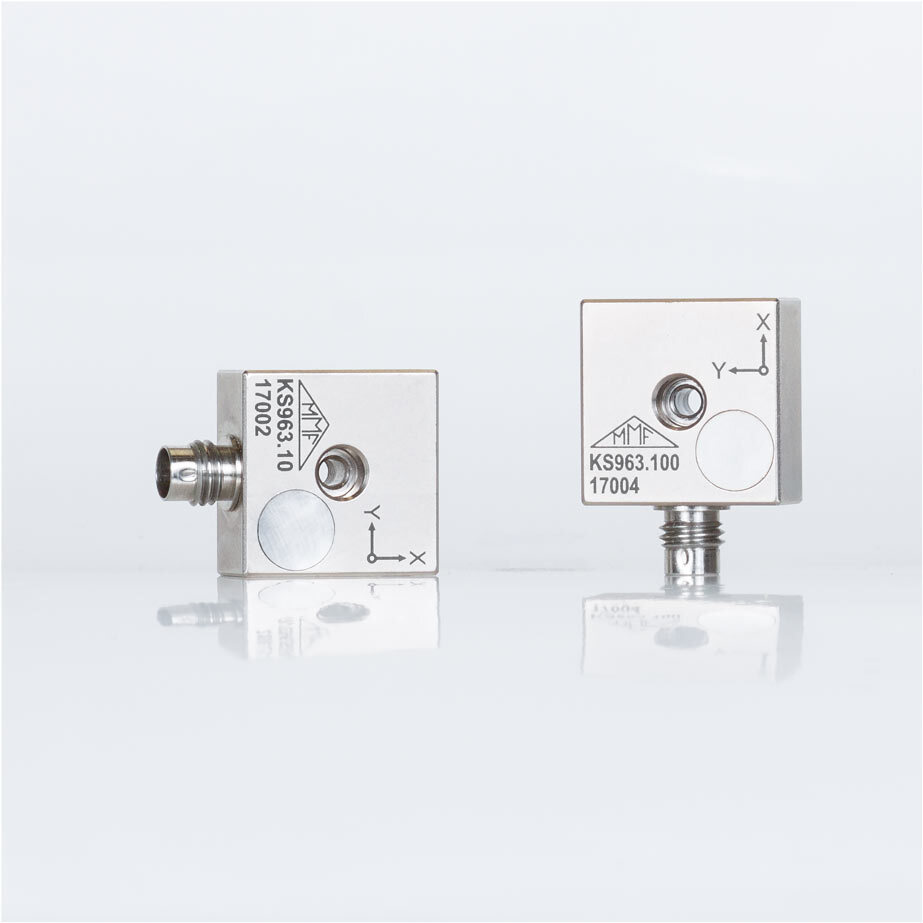

KS963B

✔ 제품의 특징

◽ 고해상도

◽ 최대 120°C까지 적용 가능

◽ 전자 데이터 시트 포함(TEDS, IEEE 1451.4, 템플릿 25 w. DS2431)

◽ 낮은 높이

◽ 장착용 스루홀

◽ 두 가지 감도 버전(10 및 100mV/g)



✔ 제품의 사양

◽ Output : IEPE / Low power IEPE

◽ Sensitivity : 10mV/g / 100mV/g / 14mV/g

◽ Measuring range : ±600 g / ±60 g / ±240 g

◽ Linear frequency range (±3dB) : 0.5~22000Hz





KS813B

✔ 제품의 특징

◽ 작은 크기

◽ 최대 120°C까지 적용 가능

◽ 두 가지 감도 버전(10 및 100mV/g)



✔ 제품의 사양

◽ Output : IEPE

◽ Sensitivity : 100mV/g

◽ Measuring range : ± 55g

◽ Linear frequency range (±3dB) : 0.5~10000Hz



🔸 진동 데이터 수집장치

진동 측정용 데이터 수집장치는 PC와 연동하여 사용이 가능한 타입과 독립적으로 디스플레이가 지원되는 포터블 타입이 있습니다.



✔ USB 진동 데이터 수집장치

4채널 USB 진동 데이터 수집장치로 USB로 PC와 데이터 수신, 전원 공급이 가능해 별도의 전원 공급이 필요없는 데이터 수집장치입니다.

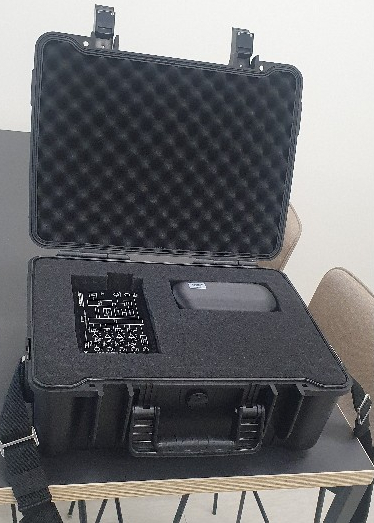

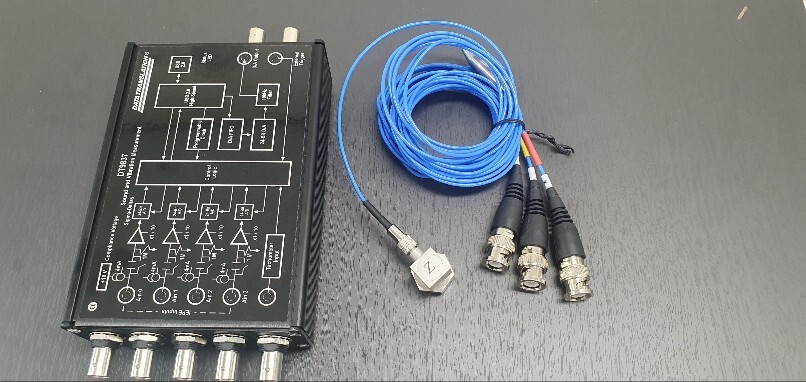

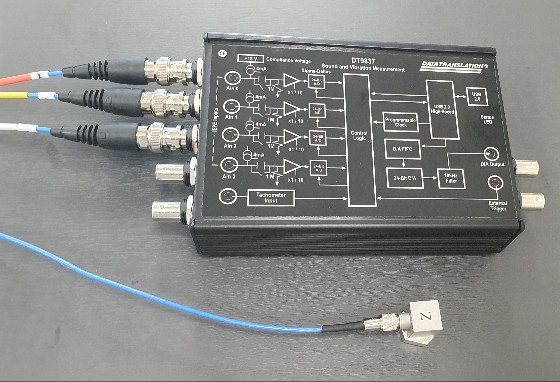

아래는 실제 가속도센서 연결한 사진, 제작 보관 박스 사진입니다.

.





✔ USB 진동 데이터 수집장치

터치 스크린을 통해 데이터 분석 및 조작 가능이 가능한 휴대용 진동 데이터수집장치입니다.

최대 9채널까지 동시 계측이 가능하며, 주파수 분석, 적외선 온도 측정 등 진동 측정을 위한 다양한 기능을 지원합니다.

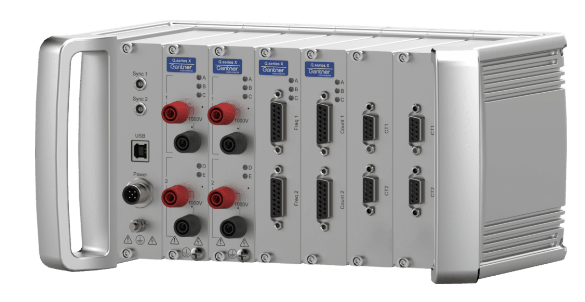

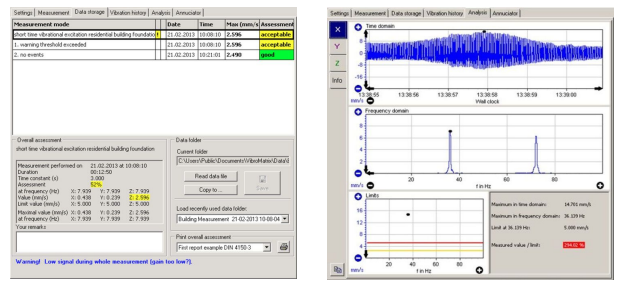

✔ PC 베이스 진동 데이터 수집장치

모듈 조합형 데이터 수집장치로 진동, 소음 신호외에 스트레인, 온도, voltage, current등 다양한 신호를 동시에 계측이 가능한 확장성이 장점입니다.

PC와 연결하여 데이터 모니터링, 저장, 분석이 가능합니다.





진동 측정에 대해 궁금하신 사항 있으시면 언제든지 연락 부탁 드립니다.

상담을 통해 가장 적합한 솔류션을 제안 드릴 수 있도록 하겠습니다 .

감사합니다.
