선박 진동 측정 시스템 ISO20283-5

​

표준 ISO 20283-5 (이전의 ISO 6954)는 승객 및 상선의 거주성과 관련된 진동 측정, 보고 및 평가에 대한 지침에 대한 규격으로 ISO 20283-5는 인체 진동 측정기의 경우 ISO 8041을, 전신 진동 측정의 경우 ISO 2631-1/-2를 참조합니다.

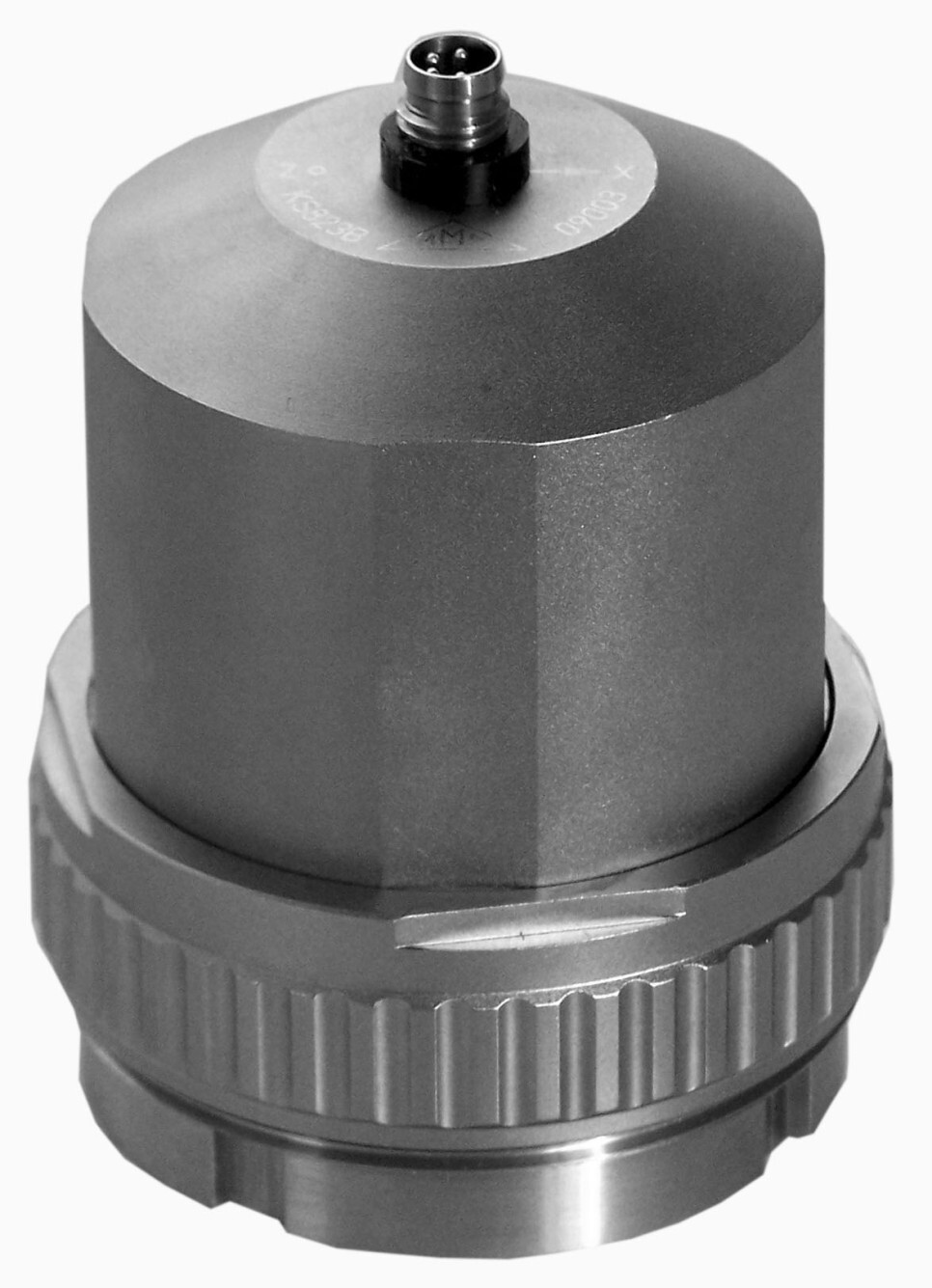

​독일 MMF사의 휴대용 진동 측정 시스템 VM과 3축 가속도센서 KS823B를 사용하면 규격에 부합되는 측정이 가능합니다.

​✔ 측정 방법

측정 위치는 사람이 머무를 수 있는 모든 데크에 충분한 수로 선정하여 3축으로 측정이 진행됩니다.

비교 가능한 측정값을 수집하기 위한 전제 조건은 균일한 조건입니다:

- 깨끗한 항해 및 직선 항로

- 일정한 일반적인 추진력

- 3 % 이하의 해상 상태

- 프로펠러가 완전히 물속에 있음

각 갑판에서 최소 두 개의 3축 측정(X / Y / Z)을 수행해야 합니다.

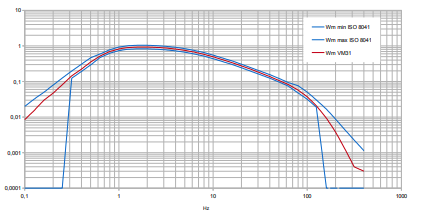

세 축 모두 ISO 2631-2에 따라 결합된 필터 Wm에 의해 가중치가 부여하며, 관심 주파수 범위는 1 ~ 80Hz입니다.

​

​

평가에는 전체 측정 시간에 걸쳐 통합된 진동 가속도의 간격 RMS 값이 사용됩니다.

최소 측정 시간은 1분입니다.

2Hz 미만의 주 주파수에서는 측정 시간이 최소 2분 이상이어야 합니다.

세 축 값 중 가장 높은 값이 평가에 사용됩니다.

​

​

✔ 평가

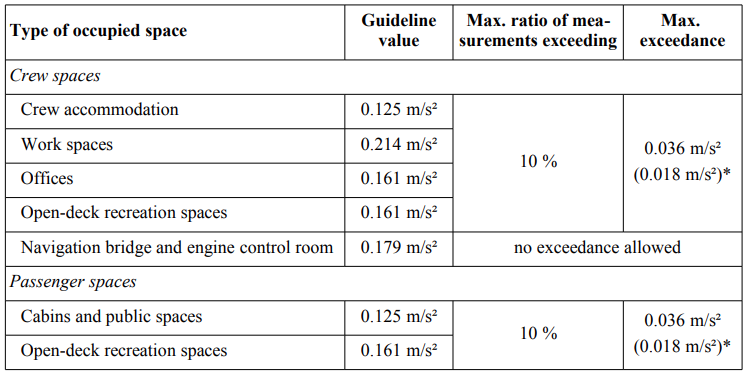

다음 표는 가중치 필터 Wm을 사용하여 가속도로 측정한 ISO 20283-5에 따른 허용 가능한 진동의 가이드라인 값을 보여줍니다.

제한된 측정 횟수에 따라 가이드라인 값을 초과할 수 있습니다.

​

✔ 추천 시스템

​포터블 4채널 진동 측정 시스템 VM31 + 3축 가속도센서

​◽ 4채널 휴대용 진동 측정 시스템의 특징

4개의 독립적인 측정 채널 지원

손-팔 진동에 대한 ISO 8041 Wh 및 전신 진동에 대한 Wb, Wc, Wd, Wj, Wk, Wm에 대한 가중 필터

간격 및 실행 RMS, 최대 RMS(MTVV), 진동 선량 값(VDV), 벡터 합, 피크 및 최대 피크, 진동 가속도, 속도 및 변위 측정

125개의 라인으로 가속도 FFT

날짜 및 설명이 포함 된 10000 개의 측정 및 1000 개의 FFT를위한 메모리

USB 인터페이스

데이터 전송 및 일일 노출 A(8) 계산을 위한 Excel 매크로 포함

컬러 OLED로 명확한 사용자 안내

마이크로(AAA) 배터리 3개로 10시간 작동

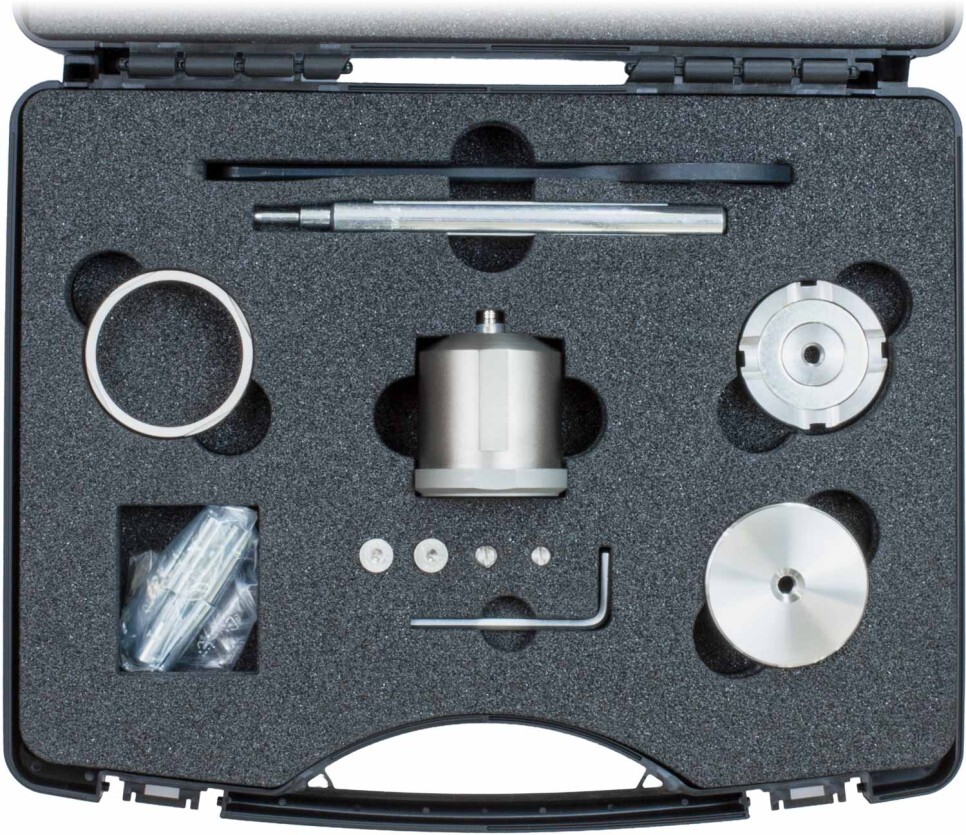

적합한 센서 및 액세서리를 포함한 손-팔 키트 및 전신 키트로 사용 가능

​

✔ 선박 진동 측정 모듈

​

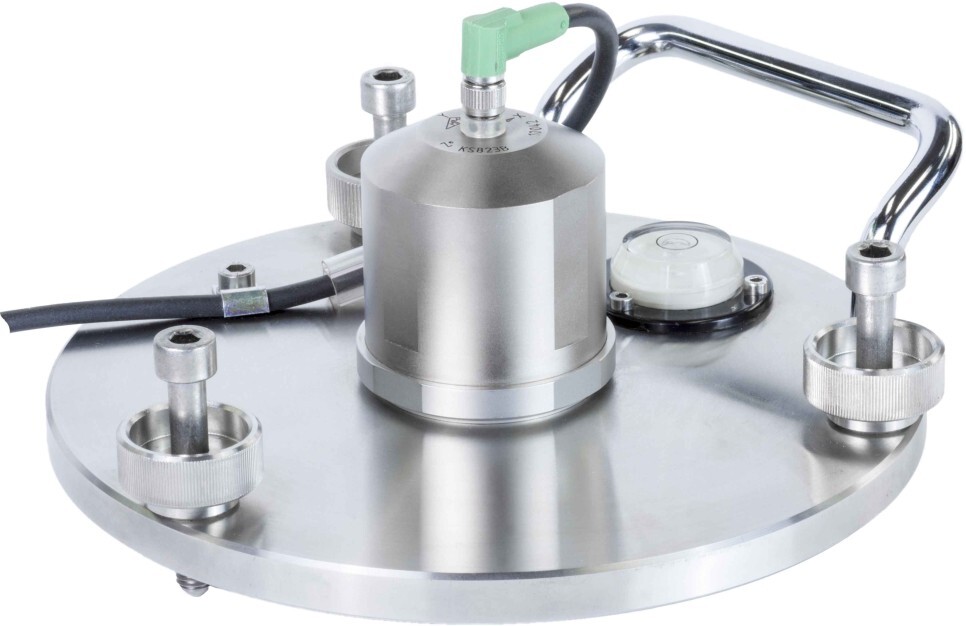

선박 진동 측정 전용 모듈의 경우 베이스 모델 729와 마그네틱 베이스 모델 508이 있어 설치, 측정이 용이 합니다.

​

​

​

선박 진동 측정 솔류션에 대해 문의 사항 있으시면 언제든지 연락 주시기 바랍니다.

감사합니다.

​
