안녕하십니까! 계측 솔류션 전문 업체인 씨앤디테크입니다.
무게를 측정하는 로드셀은 사용 목적에 따라 다양한 종류가 있습니다.
로드셀의 선정은 용량, 정밀도, 사용 목적에 따라 달리 선정이 필요합니다.
✅ 로드셀 선정 시 고려 사항
1️⃣ 용량
로드 셀이 측정해야 하는 최대 무게 또는 부하를 결정하고, 정확성과 안전성을 확보하기 위해 최대 예상 부하보다 약간 높은 용량의 로드 셀을 선택합니다.
2️⃣ 정확도
로드 셀의 정확도는 특히 정밀한 응용 분야에서 중요합니다.
비선형성, 히스테리시스 및 반복성을 포함한 로드 셀의 정확도 사양을 확인하여 고려되어야 합니다.
3️⃣ 환경조건
온도, 습도, 먼지, 습기, 부식성 물질에 대한 노출 가능성을 포함한 작동 환경을 고려하며, 이 조건에 대해 IP등급을 고려되어야 합니다.
4️⃣ Mounting and Size
사용 가능한 공간에 적합하고 애플리케이션에 필요한 Mounting Method와 호환되는 로드 셀을 선택합니다.
5️⃣ 출력 및 신호 호환성
필요한 출력 신호의 유형(아날로그 또는 디지털)을 결정하고 데이터 수집 또는 제어 시스템과의 호환성을 확인합니다.
6️⃣오버로드 방지
일부 응용 프로그램에서는 때때로 오버로드가 발생할 수 있습니다. Breaking이나 overload가 정격 용량의 몇 %까지 인지 확인이 되어야 합니다.
7️⃣동적 반응
다이나믹한 환경에서의 측정이 필요하다면 응답 시간이 빠른 로드셀이 필요합니다.
8️⃣ 재료 및 구성
로드 셀의 재료 및 구성은 내구성 및 성능에 영향을 미칠 수 있습니다.
측정된 하중에 대한 재료 적합성 및 외력에 대한 저항과 같은 요소를 고려하십시오.
9️⃣교정 및 인증
로드 셀에 적절한 교정 및 인증이 제공되는지 확인하여 정확성과 업계 표준 준수 여부를 확인합니다.
🔟 수명 및 신뢰성
로드셀은 장기간 사용을 하는 계측 센서입니다. 제조시 제공하는 calibration sheet나 datasheet의 경우도 장시간 동일한 성능이 나올 수 있을지 제조사의 기술력도 같이 고려하십시오.
이러한 요인을 신중하게 고려하여 애플리케이션에 가장 적합하고 정확하고 신뢰할 수 있는 무게 측정을 제공하는 로드 셀을 선택할 수 있습니다.
✅ 로드셀의 종류
1) 빔 타입 로드셀 : Hopper scale (탱크 무게측정), 플렛폼 스케일, 대차 스케일 등에 사용이 됩니다.

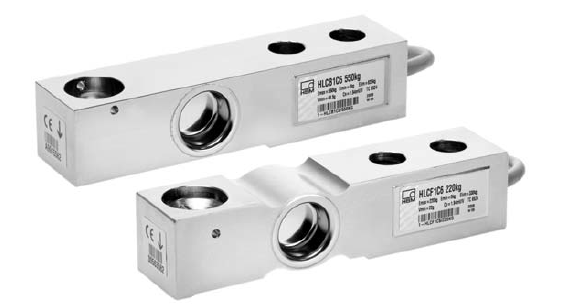

HBM사의 Beam Type loadcell HLC

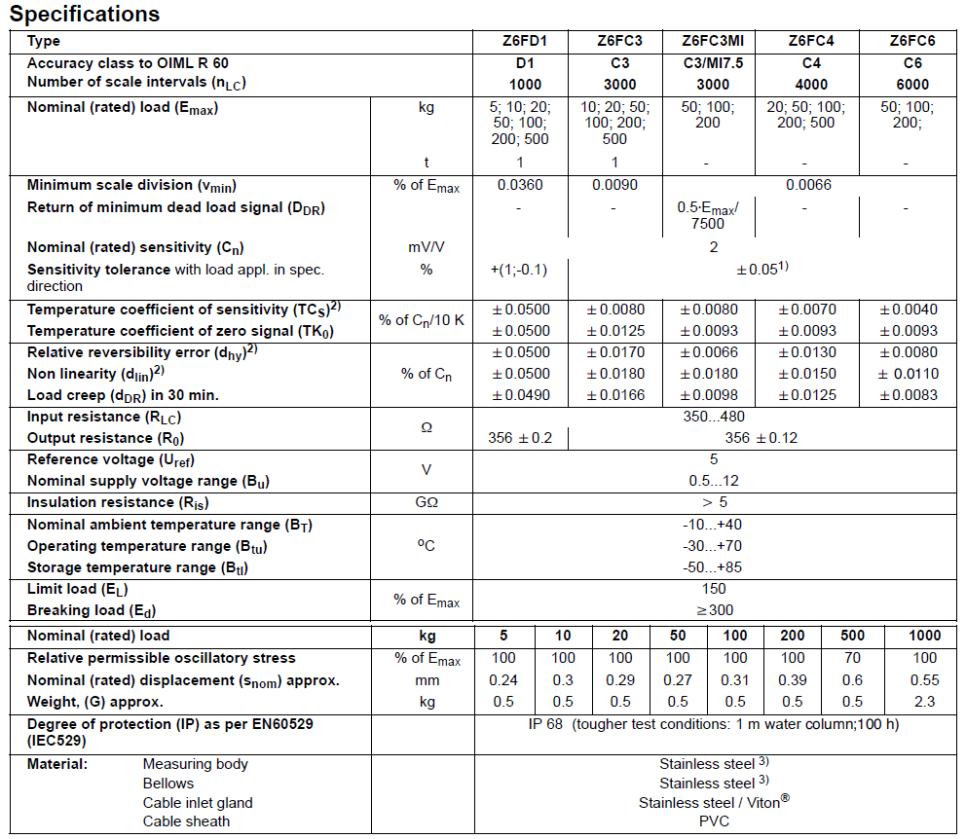

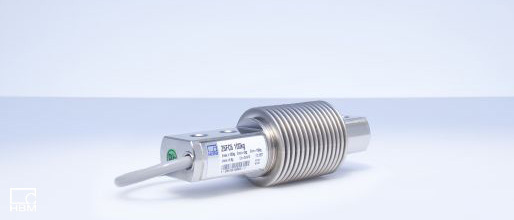

HBM사의 Beam Type loadcell Z6
2) 싱글포인트 로드셀 :
단독으로 사용이 되며 주로 계량 저울이나 플렛폼 스케일에 사용이 됩니다.
Beam type 로드셀에 비해 주로 작은 용량의 무게를 측정할 때 사용이 됩니다.

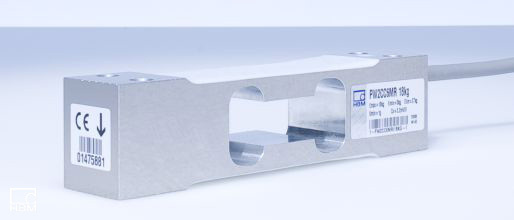

HBM사의 PW2 Loadcell
3) Canister Load Cells : CAN type, Ring torsion loadcell로도 불립니다.
원통형의 모양으로 큰 용량의 무게를 측정할 때 사용이 됩니다.
주로 호퍼 스케일, 대차스케일, 싸이로 스케일, 트럭스케일 등에 사용이 됩니다.
프레스 로드 측정이나 선박 블록 등 대형 구조물 측정 시 1,000ton 이상 까지도 사용이 됩니다.

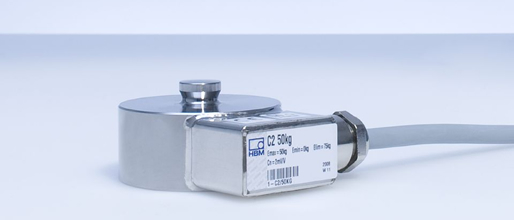

HBM사 C2 로드셀

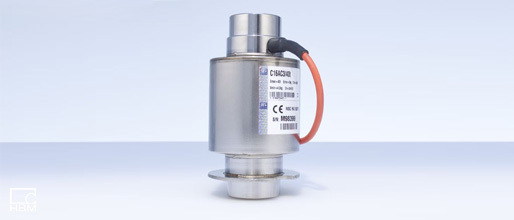

HBM사 C16 로드셀
4) S 타입 로드셀 : 일반적은 로드셀은 압축 하중만 측정을 합니다.
인장, 압축 하중을 같이 측정이 필요하다면 포스센서(Force transducer)가 사용되며
로드셀 범주 안에서는 S형의 로드셀을 사용하면 됩니다. 호퍼 스케일이나 인장, 압축 시험기에 사용이 됩니다.

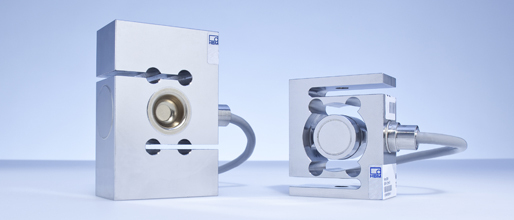

HBM사 RSC 로드셀
로드셀 종류, OIML 규격, 정밀도, 설치, 캘리브레이션, 앰프, 인디게이터, 오차율 등 여러 사항에 대해 보다 궁금하신 사항이 있으시면 언제든지 연락 부탁 드립니다.
가장 적합한 로드셀 선정, 설치, 앰프까지 선정에 도움을 드릴 수 있습니다.
항상 최선을 다하겠습니다.
감사합니다.
