호퍼, 탱크, 사이로 무게 측정 - 로드셀 설치 시 확인 사항



안녕하세요 계측 솔류션 전문 씨앤디테크입니다.

호퍼, 탱크, 사이로 구조의 무게측정에서 로드셀 설치 시 고려되어야 할 사항에 대해 정리를 하였습니다.



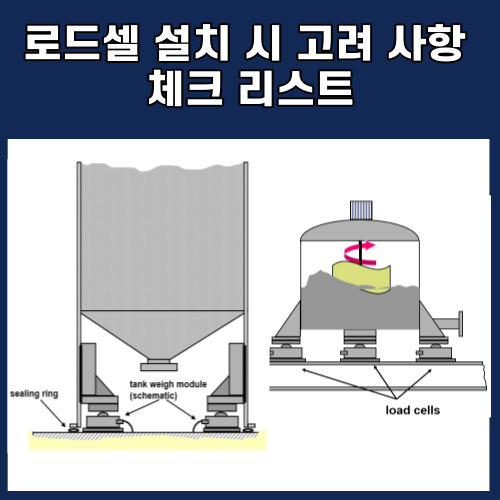

✅ 탱크 구조

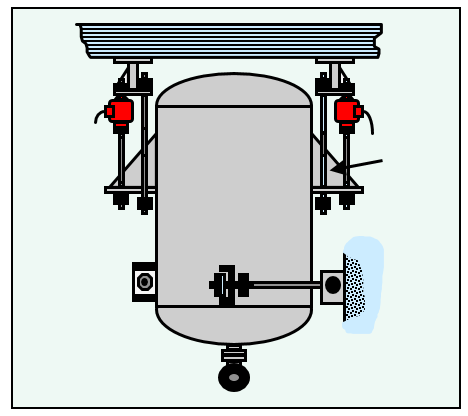

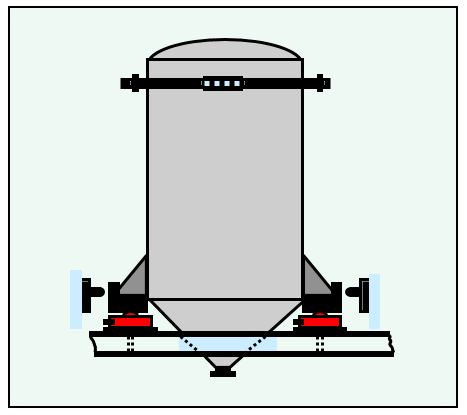

보통 탱크 구조의 경우 매달려 있는 타입(Suspended tank)과 지지되어 있는 타입(Supported tank)이 일반적입니다.



✅ 지지 포인트

✔ 탱크에는 몇 개의 다리 혹은 지지점이 있는가?

✔ 최적의 로드셀 설치는 3점 지지입니다.

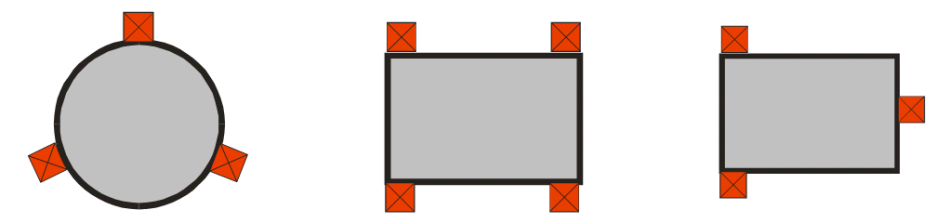

원통형 탱크의 경우, 지지점이 탱크의 수직축에서 동일한 거리에 배치, 서로 120도로 배치 시 가장 안정적입니다.



✔ 탱크가 4개 이상의 지점에 의해 지지되는 경우는 모든 지지 지점이 동일한 하중으로 탱크를 지지하지 않을 수 있습니다.

   직사각형 탱크형상에서는 각 모서리에 위치한 4개의 지점에 의해 지지되어야 합니다.



✅ 하중

✔ 용기 적재량은 얼마나 되는지 확인이 되어야 합니다. (Tare 값)

용기 하중이란 탱크 또는 포장재 자체의 무게, 교반기, 사다리 또는 배관 등의 무게와 같은 고정된 모든 하중을 말합니다.

✔ 균등하지 않게 분산된 용달 중량의 추가 하중이 확인이 되어야 합니다. (Addtare 값)

불균등 분산 용기 하중은 보통 펌프, 모터 또는 기어 박스로, 하나 또는 두 개의 지지 지점에 의해서 지지되는 하중입니다.

✔ 순하중이 확인이 되어야 합니다. (Net값)

순하중은 용기 하중을 제외하고 측정해야 하는 재료의 무게입니다.

✅ 정밀도

단순히 레벨만 측정을 한다면 전체 정밀도의 경우 1% 이상이며,

국제도량형기구(OIML) Legal for trade 스케일의 경우 C3 등급 (3000d)가 충족이 되어야 합니다.

Legal for trade의 경우 제품을 중량으로 판매하는 모든 상업적 응용분야에서의 법적 요건입니다.



주의사항으로는 탱크 스케일의 정확도는 주로 공급 연결 파이프, 풍력 등과

같은 기계적 조건에 의해 영향을 받을 수 있습니다.



✅ 레벨 측정

정확한 무게가 아닌 레벨 측정이 필요하고 액체로 채워진 탱크라면 무게중심이 수직 방향으로만 움직여야만 합니다.

낮은 정밀도라도 상관이 없을 시 하나의 지지점 아래에 하나의 로드셀만 설치하고 다른 두 지지점 아래에 고정 베어링을 사용하는 경우가 있으며, 4개의 지지점이 있는 경우 한쪽에는 2개의 로드셀을, 다른 쪽에는 2개의 고정 베어링을 사용합니다.



✅ 로드셀 선정

로드셀 선정의 경우 아래 포스팅한 내용에서 상세히 다룬 적이 있어 링크로 대체합니다.

https://candj.tistory.com/30



호퍼, 탱크 스케일에서의 로드셀 수량 및 용량 선정



✅ 주의 사항

일반적인 호퍼 스케일에서 로드셀 설치, 측정은 전혀 문제 되지 않습니다.

다만 복합적인 상황에서 펌프, 모터 등 분산 하중이나 외부의 바람영향, 교반기의 진동 등의 영향이 있을 때는 정확한 무게 측정을 위해 호퍼의 하중 분포, 집중하중, 분산 하중에 대해 확인이 필요합니다.

호퍼, 탱크, 사이로 등의 무게 측정이 필요하시다면 연락 주시면 가장 적합하고 정확한 솔류션을 제공해 드리겠습니다.





추가로 강한 바람이 부는 현장이라면 바람 역시 하중으로 변환이 되기 때문에 무게 측정이 어려운 경우가 많습니다.

이 경우 정확한 하중 계산을 하는 방법에 대해서는 정리하여 다음번 포스팅에 소개해 드리겠습니다.



호퍼, 탱크 무게 측정에 대해 궁금하신 사항이 있으시면 언제든지 연락 부탁 드립니다.

항상 최선을 다하겠습니다.

감사합니다.
