로드셀 설치 - 호퍼, 탱크 무게 측정 사례들





안녕하세요! 계측 솔류션 전문 씨앤디테크입니다.

호퍼, 탱크 로드셀 설치 사례에 대해 정리하였습니다.

먼저 로드셀 설치 시 고려되어야 할 사항에 대해 포스팅한 적이 있는데 참조 부탁 드립니다.

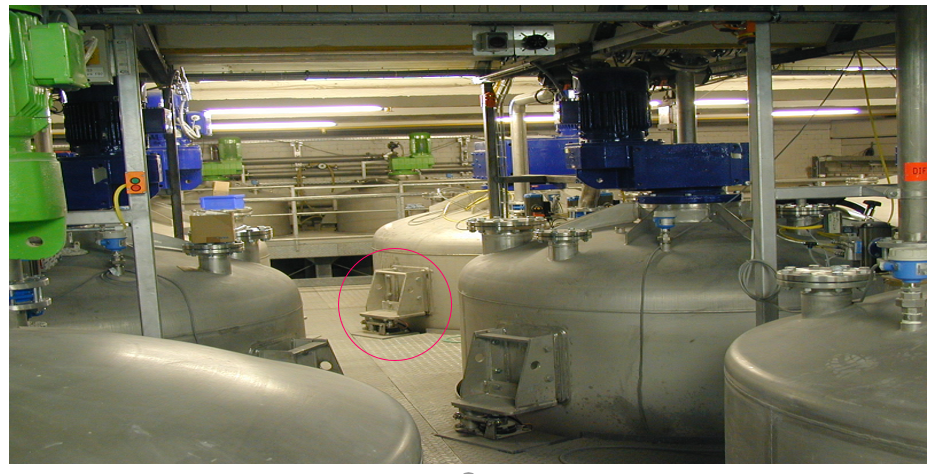

1️⃣ 캔타입 / 캐니스터 타입 로드셀 Weighing module 적용

HBM사 C2A 로드셀

Stay rod

Lift off securing

접지 케이블

Self centering pendle bearing 포함

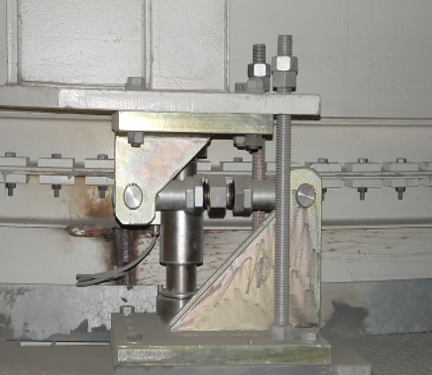

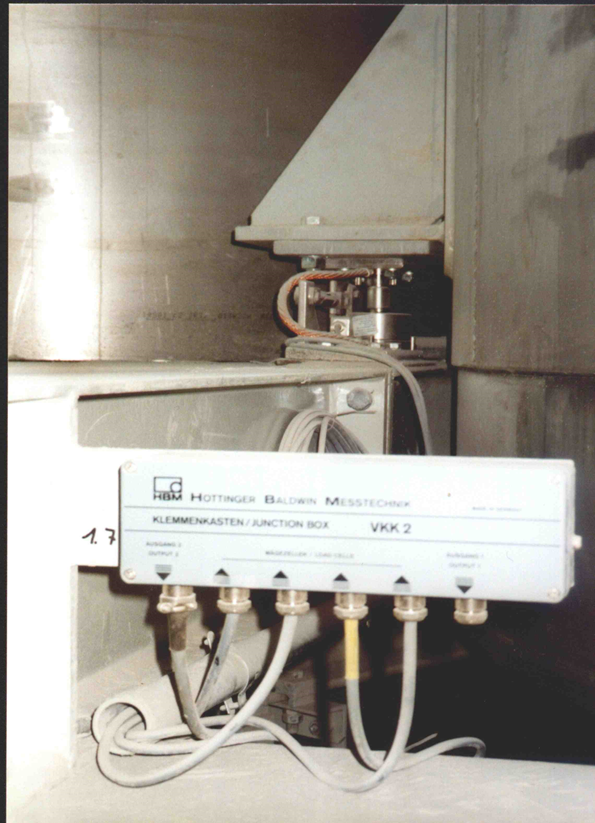

2️⃣ 캔타입 / 캐니스터 타입 로드셀 Weighing module 적용

HBM사 C16 로드셀

Stay rod

Lift off securing

접지 케이블

Self centering pendle bearing 포함

Stainless steel 버전

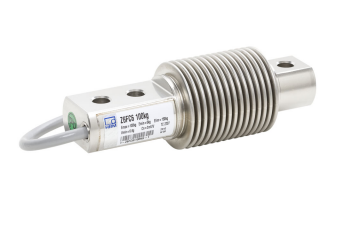

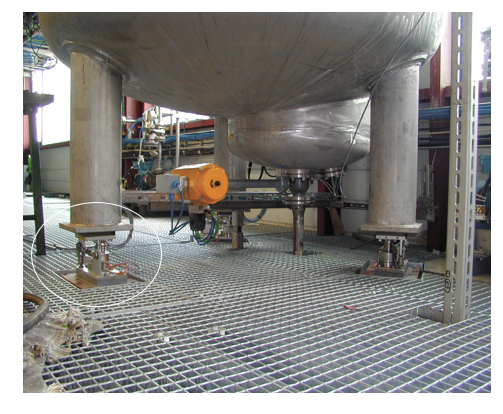

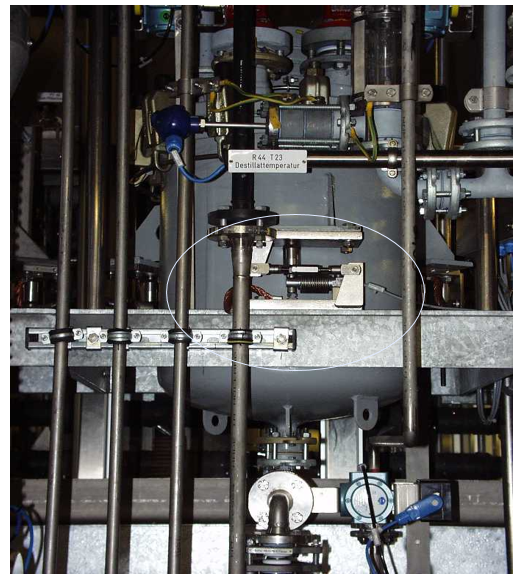

3️⃣ 벨로우즈 타입 로드셀 Weighing module

HBM사 Z6 로드셀

Stay rod

Overload stop 기능

Lift off securing

접지 케이블

Self centering pendle bearing 포함

Stainless steel 버전

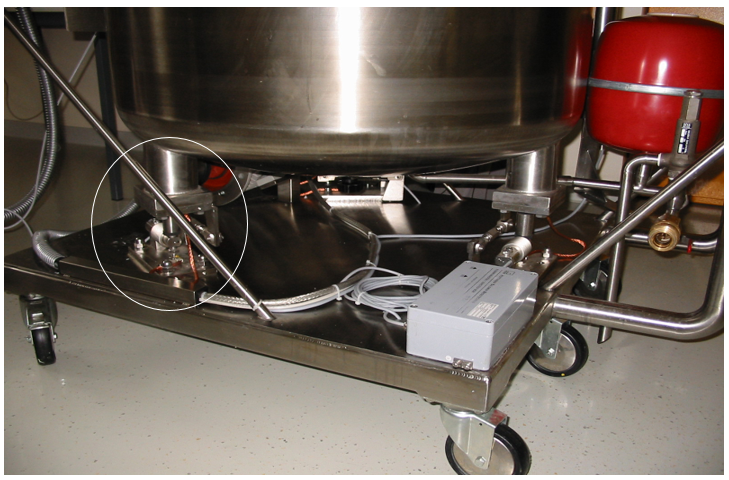

4️⃣ 이동식 탱크 무게 측정

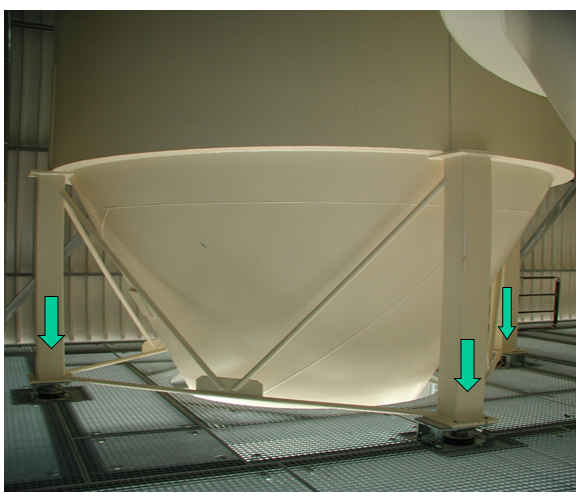

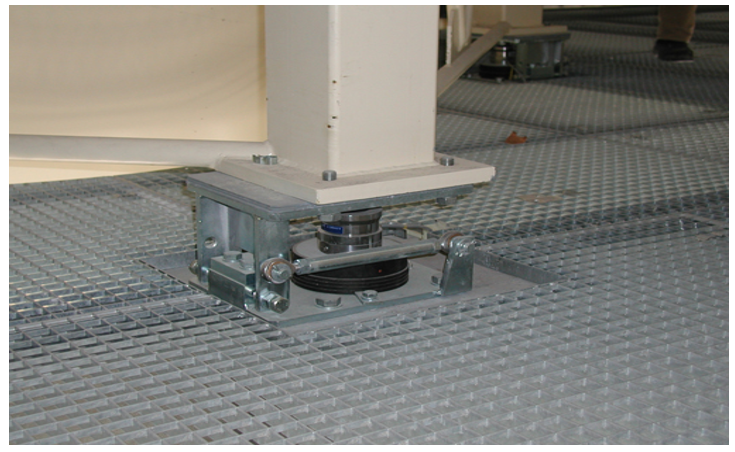

4️⃣ 고용량 탱크 무게 측정

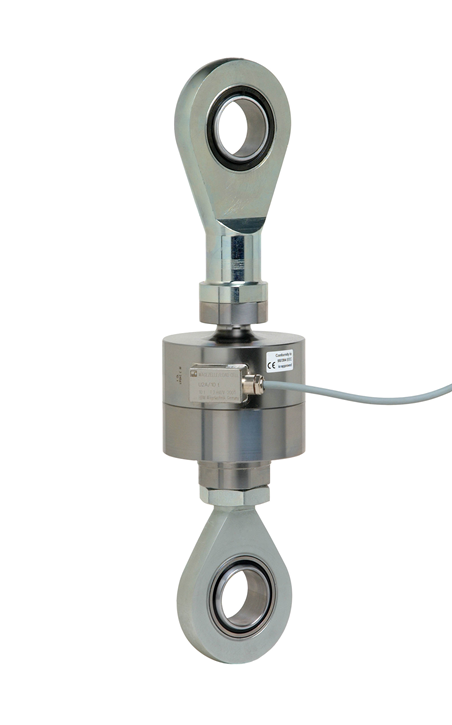

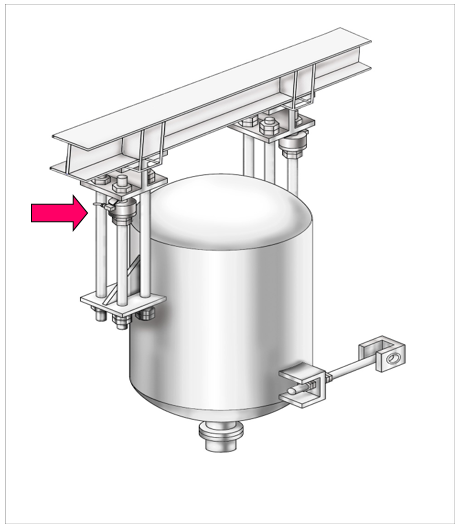

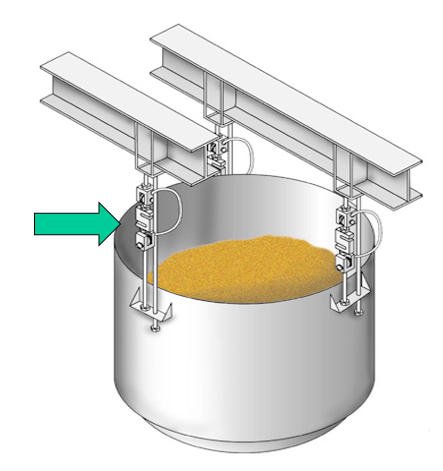

5️⃣ 인장형 로드셀 적용 사례



적용 로드셀 특징

Hermetically sealed

Stainless steel

Legal for trade in accord.

with OIML R60 to 1000d

Protection class: IP67

For use in intrinsically

safe circuits: EEx ia IIC T4

Service temp. Up to 120ºC



포스팅해 드리는 로드셀 설치 사례에 대해 궁금하신 사항 있으시면 언제든지 연락 부탁 드립니다.

항상 최선을 다하겠습니다.



감사합니다.
