스트레인게이지 부착법



스트레인 게이지를 잘못 설치하면 잘못된 측정 값을 얻을 수 있습니다.

아래 스트레인게이지를 부착하는 방법과 효과적으로 설치하는 팁에 대해 정리하였습니다.

설명에 사용된 스트레인게이지는 케이블이 달려 있는 pre-wired 타입 단축 스트레인게이지입니다.

케이블이 달려 있지 않은 스트레인게이지 부착의 경우 추가로 내용 정리하여 포스팅하겠습니다.



✔ 준비물 : 스트레인게이지, 세척액, 전용본드, 사포, 세척패드, 테프론 테이프, 스카치 테이프

1. 부착 재료의 표면 세척 :

스트레인게이지는 본드를 이용하여 소재에 부착합니다. 무엇보다 재료의 표면이 먼지, 기름, 불순물이 없어야 본드가 재료에 침투하여 스트레인게이지와 완전 접착할 수 있습니다.

표면 상태에 따라 사포나 휴대용 샌더를 이용하여 표면을 샌딩한 후 부착 포인트의 기름기나 불순물을 제거합니다.

해당 부위를 닦을 때는 보푸라기가 없는 깨끗한 패드를 이용하며 표면 세정액은 스트레인게이지 제조사에서 나오는 전용 세정제(독일 HBM사 RMS1), 솔벤트 계열의 휘발성 있는 세정액을 사용하시면 됩니다.

2. 재료 표면의 샌딩



3. 부착 재료 샌딩 후 표면 세정



4. 표면 세정

손의 경우도 기름기가 있어 반드시 핀셋등을 이용하여 세정하시기 바랍니다.



5. 부착포인트 마킹

표면이 날카로운 스크라이버나 볼펜등은 표면에 버를 발생할 수 있어

연필이나 마킹펜으로 위치 표시 후 부착 전 세정액으로 한번 더 세정을 하시면 됩니다.



6. 스트레인게이지 위치 지정

표시된 지점에 스트레인게이지를 부착하기 위해 잔여물이 남지 않는 탈착식 접착 테이프를 이용을 권장합니다.

7. 본딩

테이프를 이용하여 스트레인게이지의 부착 위치를 잡은 후 접착제를 부착면에 도포합니다.

이때 너무 적거나 많은양의 접착제는 부착이 덜 되거나 스트레인게이지 바깥으로 빠질 수 있어 적당한 양을 도포합니다.

적은 양의 접착제는 스트레인게이지 부착 시 가장자리가 덜 부착이 될 수 있습니다.

✔ 본딩의 경우 부착 재료, 환경, 스트레인게이지 타입에 따라 달리 사용을 해야 하며 완벽한 접착을 위해서 스트레인게이지 제조사의 전용 본드 사용을 권장 드립니다. (독일 HBM사 Z70, 일본 TML사 CN)



8. 표면세정

스트레인게이지에 접착제 도포 후 세정액을 이용하여 다시 한번 세정을 합니다.



9. 스트레인게이지 부착

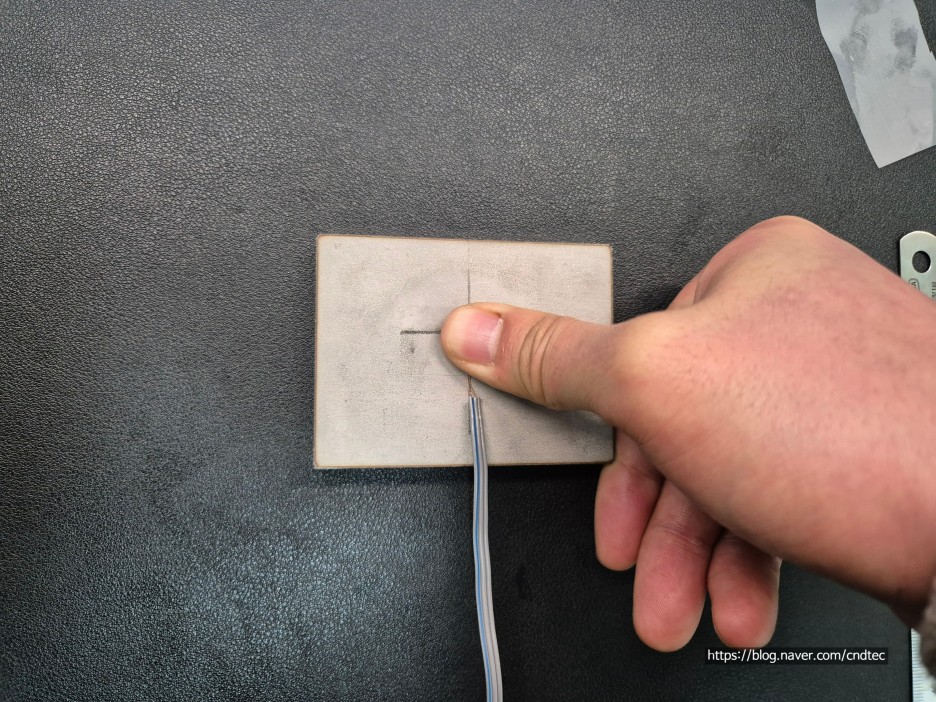

엄지 손가락을 이용하여 압력을 가해 부착을 합니다.

10. 스트레인게이지 부착

엄지손가락으로 30초 이상 압력을 가한 후 스트레인게이지가 떨어지지 않도록 조심하며 핀셋을 이용해 테이프를 제거한 후 불소수지필름(테프론필름)를 스트레인게이지 표면을 덮은 후 엄지손가락으로 3분 정도 일정한 압력을 가하여 접착하면 됩니다.

볼소수지필름의 경우 스트레인게이지, 접착제 구매 시 같이 동봉이 되어 있습니다.

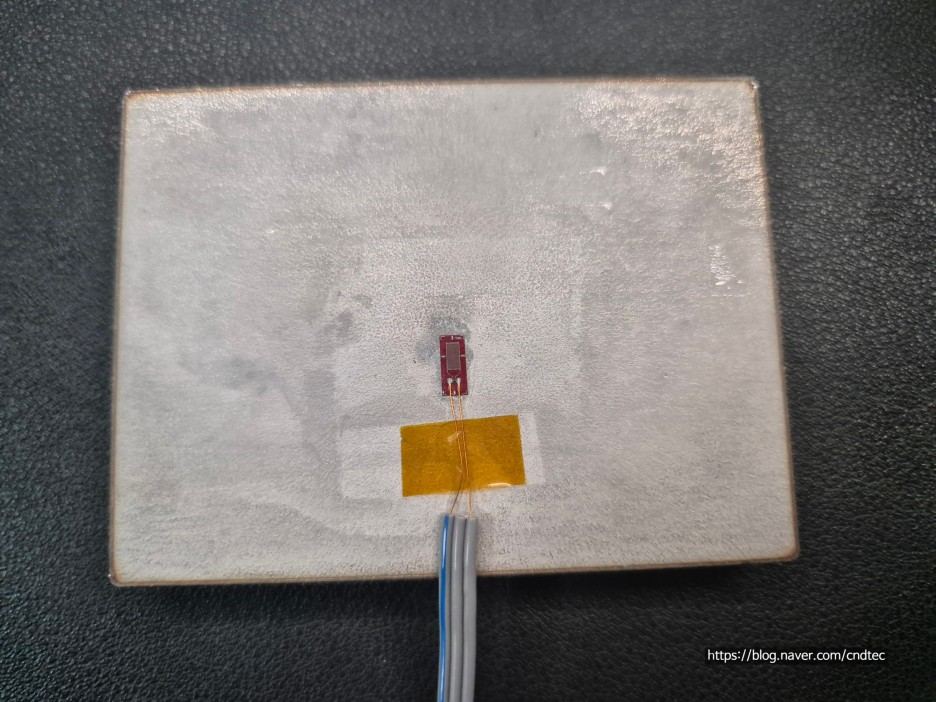

11. 커버링

스트레인게이지를 부착한 후 케이블 고정, 스트레인게이지를 보호하기 위해 코팅제, 보호제를 사용하면 됩니다.

시험 환경에 따라 2중, 3중 보호가 필요하다면 씨앤디테크에 문의 주신다면 적합한 솔류션을 제공해 드리겠습니다.



씨앤디테크의 지원인원 모두 20년 이상의 현장 경험을 가지고 있으며,

독일에서 스트레인게이지 부착 관련 교육 수료와 국내에서 스트레인게이지 이론, 부착 세미나 진행을 할 정도의 이력을 보유하고 있으며 연간 500포인트 이상의 스트레인게이지를 설치 및 시험 지원을 같이 하고 있습니다.

언제든지 스트레인게이지에 대해 궁금하신 사항 있으시면 연락 주시기 바랍니다.

항상 최선을 다하겠습니다.

감사합니다.
